桁架楼承板是一种常见的建筑结构，用于支撑楼层的重量。在安装过程中，需要按照设计图纸进行钢筋布置。钢筋的布置通常包括主筋、次筋和分布筋等。主筋是承受主要拉力的钢筋，次筋则是辅助主筋承受拉力的钢筋，而分布筋则是用来分散主筋和次筋之间的压力的。在安装过程中，需要确保钢筋的位置准确，以保证楼板的承载能力和稳定性。

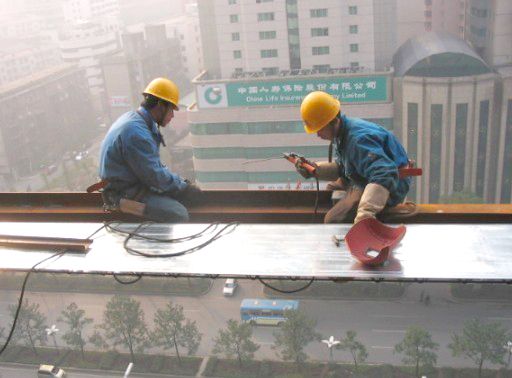

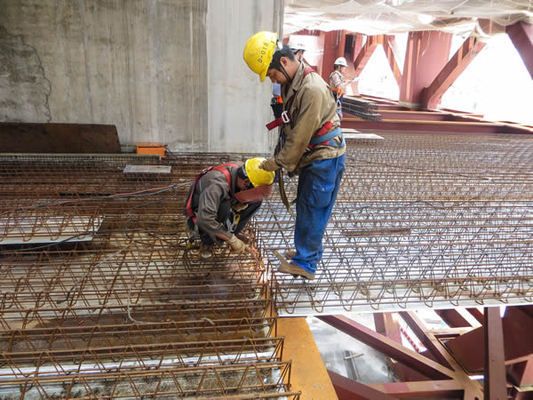

桁架楼承板安装及钢筋图片

桁架楼承板安装方法

桁架楼承板的安装是一个精细的过程，主要包括以下几个步骤：

施工顺序：每层钢筋桁架模板的铺设宜从起始位置向一个方向铺设，边角部分最后处理；随主体结构安装施工顺序铺设相应各层的钢筋桁架模板。
基准线设置：钢筋桁架模板铺设前，应按图纸所示的起始位置放设铺板时的基准线。对准基准线，安装第一块板，并依次安装其它板。
模板连接：钢筋桁架模板连接采用扣合方式，铺板时，钢筋桁架模板两头各一人，中间两人均匀分布，待板初步扣合时中间的两人按紧搭钩边，两头的人用力，确保板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致。
平面形状变化处理：平面形状变化处（可将钢筋桁架模板切割），切割前应对要切割的尺寸进行检查，复核后，在模板上放线。可采用机械或氧割进行，切割后存在的缝隙需要用挡板焊接封堵，端部的竖向钢筋还原就位后方可进行安装。
跨间收尾处理：若板宽不足576mm，可将钢筋桁架模板沿钢筋桁架长度方向切割，切割后板上应有一榀或二榀钢筋桁架，不得将钢筋桁架切断。
位置调整：严格按照图纸及相应规范的要求来调整位置，板的直线度误差为10mm，板的错口要求小于5mm。
搭接与点焊：钢筋桁架平行于钢梁处，底模在钢梁上的搭接不小于30mm，钢筋桁架垂直于钢梁处，模板端部的竖向钢筋在钢梁上的搭接长度（指钢梁的上翼缘边缘与端部竖向支座钢筋的距离）不小于50mm，且应保证镀锌底模能搭接到钢梁之上。钢筋桁架模板与钢梁平行铺设时，当有一榀钢筋桁架放在钢梁中间时，应空开一定的距离铺设下一块板，但是两块板必须满足侧向搭接宽度的要求。
标高处理：标高不在同一水平面上时，低平面的钢筋桁架模板与交接处钢梁搭接时，需要在交接处钢梁的腹板上焊通长角钢。
钢筋桁架模板固定：钢筋桁架模板就位之后，应立即将其端部的竖向钢筋及底模与钢梁点焊牢固。沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，间距为300mm。
分布钢筋绑扎：待铺设一定面积之后，并绑扎分布钢筋，以防止钢筋桁架侧向失稳。
洞口处理：若设计在楼板上要开洞口，施工应预留。应按设计要求设洞口边加强筋，四周设边模板，待楼板混凝土达到设计强度后，方可切断钢筋桁架模板的钢筋及底模。
钢筋桁架修复：若将钢筋桁架裁断，应采用同型号的钢筋将钢筋桁架重新连接进行恢复，并按图纸要求进行补强（一般指预留的管道孔）。
保护措施：钢筋桁架模板铺设好后应做好保护，避免人为损坏。

钢筋布置原则

钢筋桁架楼承板的钢筋布置是为了增强其承载能力和抗弯能力，确保结构的安全性和稳定性。具体的钢筋布置方案可以根据桁架楼的设计要求和结构特点进行确定。以下是一般常见的桁架楼承板钢筋布置的一般原则：

主筋布置：主筋是桁架楼承板中起主要承载作用的钢筋。主筋一般沿着承板的主要受力方向布置，通常为水平方向。主筋的间距和直径应根据设计要求和荷载计算确定，以满足承载能力的要求。
配筋布置：配筋是为了增加承板的抗弯能力和抗剪能力。配筋一般布置在主筋之间，形成网格状的钢筋布置。配筋的间距和直径也应根据设计要求和荷载计算确定。
