桁架拼装放样图是一种用于指导桁架结构组装的图纸，它详细展示了桁架各部件的尺寸、位置和连接方式。这种图纸对于确保桁架结构的质量和稳定性至关重要。在制作桁架拼装放样图时，需要根据实际工程需求和设计要求进行绘制。桁架拼装放样图包括以下内容：1. 桁架结构的基本参数，如跨度、高度、材料类型等；2. 桁架各部件的尺寸和形状，如杆件长度、截面尺寸、角度等；3. 桁架各部件之间的连接方式，如焊接、螺栓连接等；4. 桁架的安装顺序和方法，以确保结构的稳定性和安全性。

桁架拼装放样图

概述

桁架是一种常见的结构形式，广泛应用于建筑、桥梁等领域。桁架的拼装放样图是指导桁架制作和安装的重要图纸，它包含了桁架的所有关键尺寸和细节，是确保桁架结构准确性和安全性的基础。以下是关于桁架拼装放样图的一些详细信息。

制作过程

在制作桁架之前，需要根据施工图纸所注明的各种材料规格尺寸组织原材料。这些材料的机械性能、化学成分及其他技术指标应符合现行的国家规范和部颁标准。对复查合格的各种板材、管材进行平直矫正预处理，检查符合有关规范要求后分类堆入整齐，挂牌标明规格，品种，转入下道工序领料、放样、下料。

放样与下料

放样是根据施工详细图纸、制作工艺、工序流程和桁架桥拼接工艺图，放足尺寸大样，确定厂内分段制作长度，编制好下料构件明细表，注明尺寸、放足一、二类焊缝所需的坡口余量和焊接收缩余量，同时做好样板。质检人员对每道工序进行检查，检查合格后方能转入下道工序划线下料。

拼装与焊接

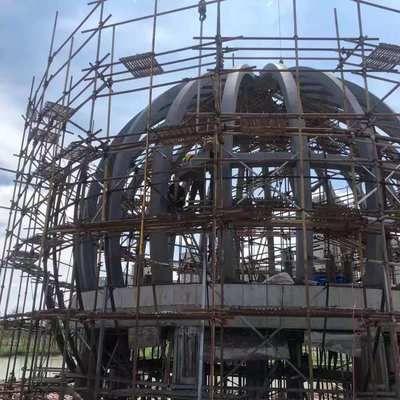

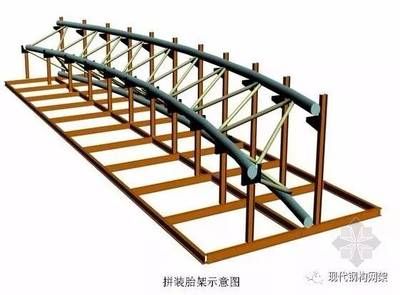

拼装过程中，首先拼接两片下承式全焊接Q235b钢管桁架，根据1:1大样，拼搭1/2拼装钢平台。立模时，用水平仪测平，搭焊靠模，立模完成后，由质检部门复核认可后进行桁架拼接，经专职质检员按图纸检验合格进行各分段钢管的焊接，经矫正焊接变形后，进行工厂预整拼。预整拼时，确定拉杆与风撑的具体尺寸位置，在每个节点处焊上节点板并组焊有关构件。焊接结束后对所有焊缝进行100%超声波探伤检查，主要部件进行X光拍片检查。

安装准备

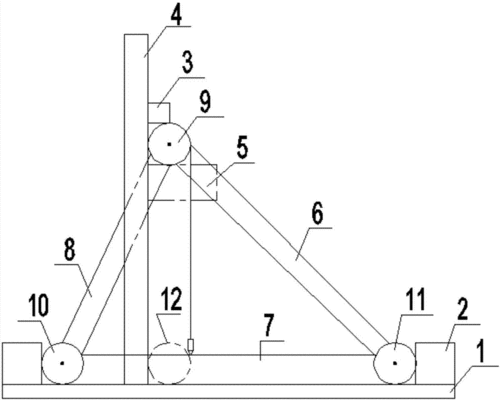

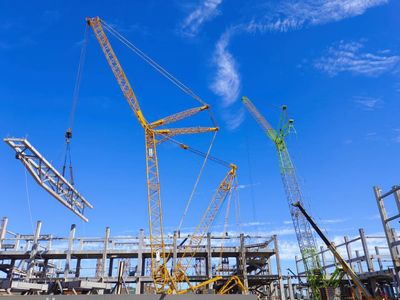

在桁架拼装及安装准备阶段，需要在东桥台后引道及边跨上沿纵向铺设枕木及钢轨，并设置4部电动轨道小车。钢桁架构件在工厂加工制作后运至现场，在东引道上拼装、焊接成整体结构。对桁架加设临时支撑、加固杆件，防止桁架因受力条件改变及移运、起吊而引起桁架变形。采用千斤顶或倒链将桁架起吊、搁置在轨道小车上，后端（东侧）搁置位置可在桁架设计支承点附近，前端（西侧）搁置点距端部10m左右。
