桁架楼承板怎么施工的图片（桁架楼承板施工）

桁架楼承板是一种建筑施工中的常用材料，主要用于支撑和承载建筑物的重量。在施工过程中，需要按照一定的步骤进行操作，以确保施工的质量和安全。以下是桁架楼承板施工的简要介绍：，，1. 准备工作：首先需要对施工现场进行勘察，了解地形、地质等情况，选择合适的位置进行施工。还需要准备好施工所需的材料、设备等。，，2. 基础处理：在施工前，需要对地基进行处理，确保地基的稳定性和承载能力。这包括清理地基、铺设垫层、浇筑混凝土等步骤。，，3. 安装桁架：根据设计要求，将桁架安装在基础上。桁架的安装需要严格按照图纸进行，确保其位置的准确性和稳定性。，，4. 铺设楼承板：在桁架上铺设楼承板，楼承板的铺设需要平整、无褶皱，以确保其承载能力和稳定性。，，5. 焊接连接：在楼承板上焊接钢筋，形成钢筋网，以增强楼承板的承载能力和稳定性。，，6. 浇筑混凝土：在楼承板上浇筑混凝土，使其与楼承板紧密结合，形成整体结构。，，7. 养护：混凝土浇筑完成后，需要进行养护，以确保混凝土的强度和质量。，，8. 验收：需要进行验收工作，检查施工质量是否符合要求，确保建筑物的安全和稳定。，，通过以上步骤，可以完成桁架楼承板的施工。在整个施工过程中，需要注意安全、质量等问题，确保施工的顺利进行。

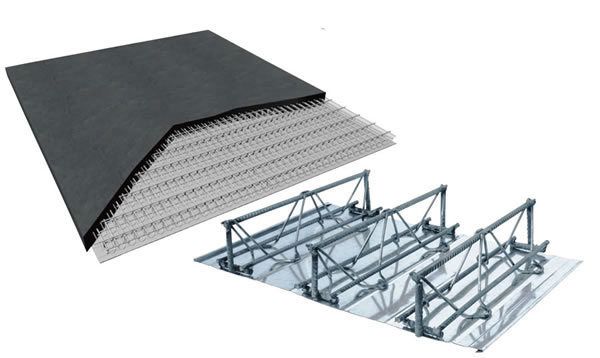

桁架楼承板施工流程

虽然我无法提供图片，但我可以为您提供详细的桁架楼承板施工的文字描述，帮助您了解施工过程。

施工前的准备

在开始施工之前，需要进行一系列的准备工作。首先，要确保施工现场整洁，并按照设计图纸和相关规范准备好所需的材料、工具和设备。其次，要检查施工现场的钢筋桁架楼承板是否平整、牢固，并进行必要的修整和清理。此外，还需要根据建筑的形状和尺寸，制作和安装适当的楼承板，以确保混凝土浇筑时的形状和平整度。

施工步骤

钢筋桁架楼承板的运输与吊装
钢筋桁架楼承板运输到项目现场，并吊装堆放到指定位置。在吊运及安装中严禁用钢丝绳直接捆绑起吊，须采取软吊进行吊运，运输及堆放须有足够的支点，防止变形。
铺设与安装

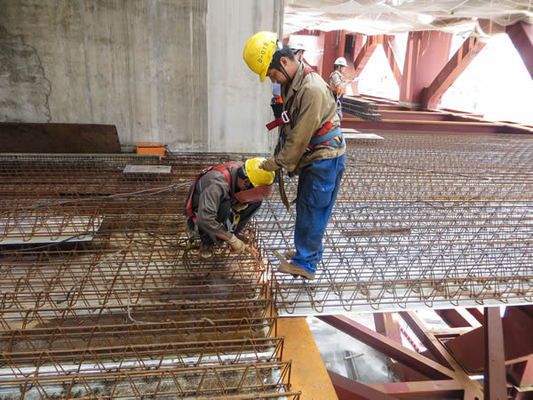

楼承板铺设前，应按图纸所示的起始位置放设铺设时的基准线。对准基准线，安装第一块板，将其支座竖筋与钢梁点焊固定。再依次安装其它板，在铺设过程中每铺设一跨板要进行按图标注尺寸校对，若有偏差要随即调整。楼承板连接采用扣合方式，板与板之间的拉钩连接应紧密，保证浇筑混凝土时不漏浆，同时注意排板方向要一致，桁架节点间距为200mm，注意不同模板的横向节点要对齐。
固定与焊接

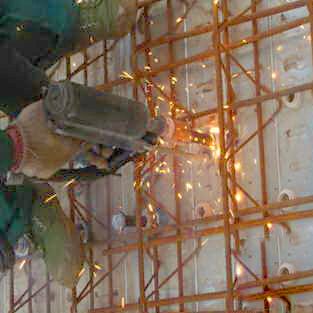

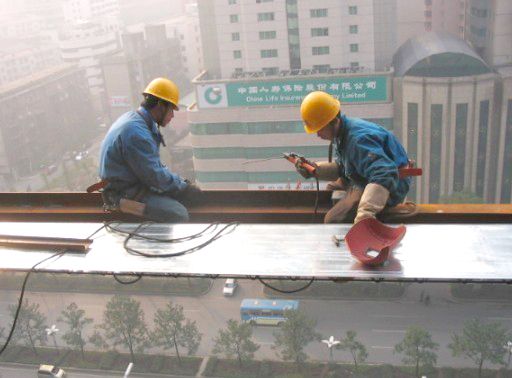

楼承板在定位后应及时焊接在钢梁上，侧向与钢梁搭接，楼承板长度方向搭接长度（指钢梁的的上翼缘边缘与端部竖向支座钢筋的距离）不宜小于5d（d为钢筋桁架下弦钢筋直径）与50mm中的较大值；楼承板与楼承板直接采用夹紧器咬合连接，使其铺设面形成稳固的整体；楼承板宽度方向底模与钢梁的搭接长度不宜小于30mm，确保在浇筑混凝土时不漏浆。
开孔及切割
楼承板孔洞应尽可能留在混凝土浇筑后再进行切割。如果在浇筑之前切割，应注意满足设计搭接的要求，并进行相应的焊接工作。
混凝土浇筑
待铺设一定面积后，必须按设计要求设置楼板支座连接筋、加强筋及负筋等。连接筋等应与钢筋桁架绑扎连接，并及时绑扎分布钢筋，以防止钢筋桁架侧向失稳。验收合格后浇筑混凝土，混凝土浇筑过程中，避免堆积高度过高。
