桁架受力(桁架受力状态由桁架构件之间的受力状态计算方法)

固原钢结构设计2周前 ( 07-02 12:00 )6抢沙发
桁架受力状态是指桁架结构在受到外力作用时,各构件之间的相互作用和相互影响。这种受力状态的计算方法主要包括以下几种:,,1. 静力分析法:通过计算桁架结构的几何参数和材料属性,得出桁架在受力状态下的应力分布和变形情况。这种方法适用于桁架结构较为简单、受力情况较为稳定的场合。,,2. 动力分析法:通过对桁架结构进行动力响应分析,得出其在受到外部激励(如风荷载、地震荷载等)作用下的位移、加速度等动态响应特性。这种方法适用于桁架结构需要承受复杂载荷或需要进行疲劳寿命预测的情况。,,3. 有限元分析法:通过建立桁架结构的有限元模型,采用数值计算方法求解其受力状态。这种方法可以模拟桁架结构的复杂几何形状和材料特性,具有较高的精度和可靠性。

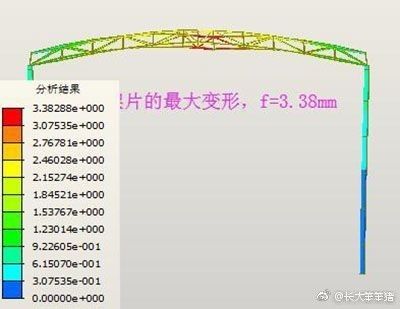

桁架受力(桁架受力状态由桁架构件之间的受力状态计算方法) 钢结构钢结构停车场设计 第1张

桁架受力分析

桁架是一种利用直线构件连接而成的结构体系,具有较高的刚度和承载力。桁架由多个直线构件组成,这些构件通常为钢管或钢杆,而连接节点通常使用螺栓或焊接固定。

桁架的受力情况

桁架结构可以通过角节点和管节点连接构件,构件通过节点受到张力、压力、弯曲力等多种力的作用。在不同应力状态下,桁架受力情况具有以下特点:

  1. 张力受力状态: 在长度方向上拉力作用下,框架各部分之间拉伸时,桁架的受力状态处于张力受力状态。
  2. 压力受力状态: 在长度方向上压力作用下,框架各部分之间压缩时,桁架的受力状态处于压力受力状态。
  3. 弯曲受力状态: 在桁架结构承受不均匀的荷载作用下,桁架可以扭曲或弯曲,此时桁架的受力状态处于弯曲受力状态。

桁架受力分析步骤

桁架各部分之间的受力关系相对独立,因此设计时应该按照其受力状态计算,计算主要包括以下几个步骤:

  1. 根据桁架受力特点计算荷载,荷载包括静载荷和动载荷。
  2. 确定桁架在受力状态时所处的应力状态,以此计算构件的强度和是否能够满足设计要求。
  3. 计算桥面板受力情况并确定桥梁的抗弯承载能力
  4. 确定节点的地震承载能力,确定节点连接方式和固定方式。

理想桁架的假定条件

为了简化计算,在取桁架的计算简图时,作如下三个方面的假定:

  1. 桁架的结点都是光滑的铰结点。
  2. 各杆的轴线都是直线并通过铰的中心。
  3. 荷载和支座反力都作用在铰结点上。

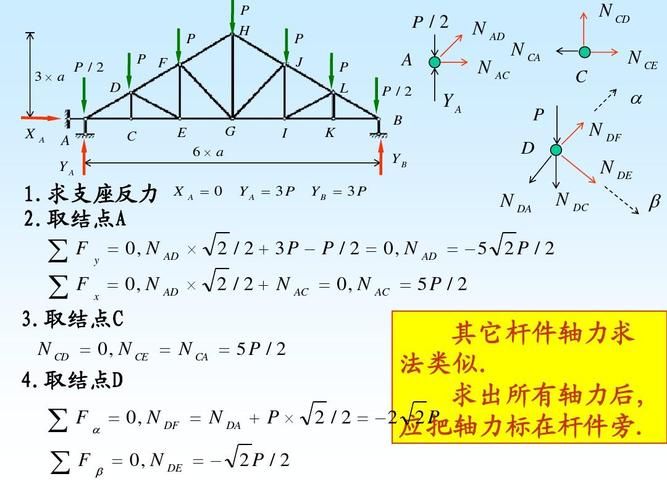

桁架内力计算方法

桁架结构的内力计算方法主要有结点法、截面法、联合法:

  1. 结点法: 适用于计算简单桁架。
  2. 截面法: 适用于计算联合桁架、简单桁架中少数杆件的计算。
  3. 联合法: 在解决一些复杂的桁架时,单独应用结点法或截面法往往不能够求解结构的内力,这时需要将这两种方法进行联合应用,从而进行解题。

零杆判断

在计算桁架的内力时,常见的几种情况可以使计算简化:

  1. 不共线的两杆结点,当结点上无荷载作用时,两杆内力为零。
  2. 由三杆构成的结点,当有两杆共线且结点上无荷载作用时,则不共线的第三杆内力必为零,共线的两杆内力相等,符号相同。
  3. 由四根杆件构成的K型结点,其中两杆共线,另两杆在此直线的同侧且夹角相同,当结点上无荷载作用时,则不共线的两杆内力相等,符号相反。

通过以上分析可知,桁架的受力状态由桁架构件之间的受力特点决定。需要设计者根据桁架受力情况进行全面的考虑,才能保证桁架的结构强度和稳定性。

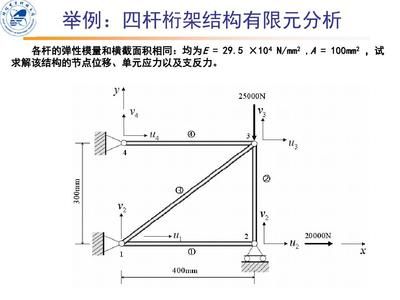

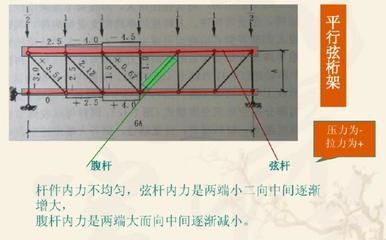

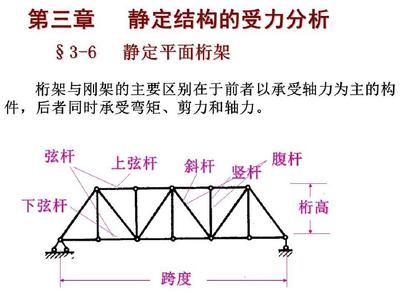

桁架受力(桁架受力状态由桁架构件之间的受力状态计算方法) 钢结构钢结构停车场设计 第2张桁架受力(桁架受力状态由桁架构件之间的受力状态计算方法) 钢结构钢结构停车场设计 第3张桁架受力(桁架受力状态由桁架构件之间的受力状态计算方法) 钢结构钢结构停车场设计 第4张桁架受力(桁架受力状态由桁架构件之间的受力状态计算方法) 钢结构钢结构停车场设计 第5张
