在CAD中设计承重墙时，填充图案是确保结构安全的关键步骤。本文将介绍如何正确应用CAD软件中的承重墙填充图案，包括遵循的规范和技巧。理解承重墙的尺寸、材料和位置是基础。选择合适的填充图案至关重要，如钢筋混凝土或砖砌体等。使用合适的填充工具和参数进行绘制，注意保持图案的一致性和准确性。通过实例展示如何高效完成填充工作，并分享一些常见问题及解决方案。通过遵循这些步骤和技巧，可以确保CAD图纸的准确性和安全性。

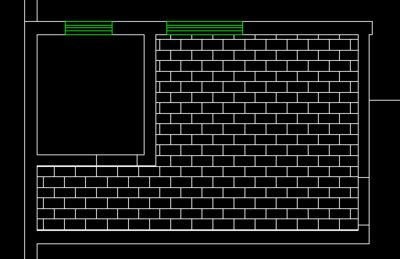

承重墙填充图案效果图
在CAD中填充承重墙的图案，可以通过以下几个步骤进行操作：
- 打开CAD软件：首先启动CAD软件，并打开包含墙体的图纸。
- 输入填充命令：在CAD的命令行中输入填充命令“H”，然后按空格键执行命令。
- 选择填充图案：在弹出的图案填充和渐变色窗口中，点击“样例”选项，然后在其他预定义中选择适合的填充图案，例如钢筋混凝土填充图案。
- 设置填充颜色：在图案填充和渐变色窗口中，可以选择填充颜色。一般来说，承重墙的填充颜色可以选择较为明显的颜色，如250色。
- 拾取填充区域：在墙体的闭合区域内拾取点，即在闭合区域内鼠标左键点击一下，以完成填充。
- 确认填充：完成上述步骤后，按空格键确认，然后点击图案填充和渐变色界面中的确定按钮，即可完成承重墙的填充。
承重墙的颜色设置
在CAD中，承重墙通常会被填充为实心颜色，以便于识别。在打印图纸时，可以通过设置打印样式来改变承重墙的颜色深度。具体步骤如下：
- 选择打印样式：在打印设置中，选择任意一种打印样式，然后点击进入设置。
- 设置颜色：在打印样式设置中，将颜色设置为黑色，以突出显示承重墙。
- 保存并关闭设置：设置完成后，点击保存并关闭，然后点击确定就可以打印带有承重墙填充图案的图纸。
注意事项
- 在填充承重墙时，确保所选择的区域是闭合的，否则无法完成填充。
- 承重墙的填充图案和颜色可能会因不同的设计规范和个人习惯而有所不同，因此在实际操作中可以根据具体情况进行调整。
通过上述步骤，可以在CAD中为承重墙填充图案，从而在图纸上清晰地标识出承重墙的位置和范围。这不仅有助于设计师之间的沟通，也有助于施工人员在实际操作中正确识别承重墙。
