桁架受力分析图（桁架受力分析中的零杆判断）

桁架受力分析图是工程结构设计中的重要工具，用于确定构件在各种荷载作用下的应力分布。零杆判断是桁架受力分析中的一个关键步骤，它涉及到识别那些在特定荷载下不承受任何力或仅承受很小力的杆件。这一过程对于确保结构的安全性和可靠性至关重要。通过精确的零杆判断，工程师可以优化桁架设计，减少不必要的材料使用，同时提高结构的承载能力和稳定性。

桁架受力分析图

概述

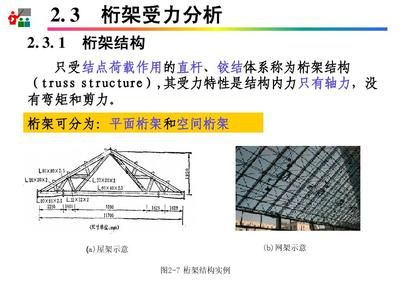

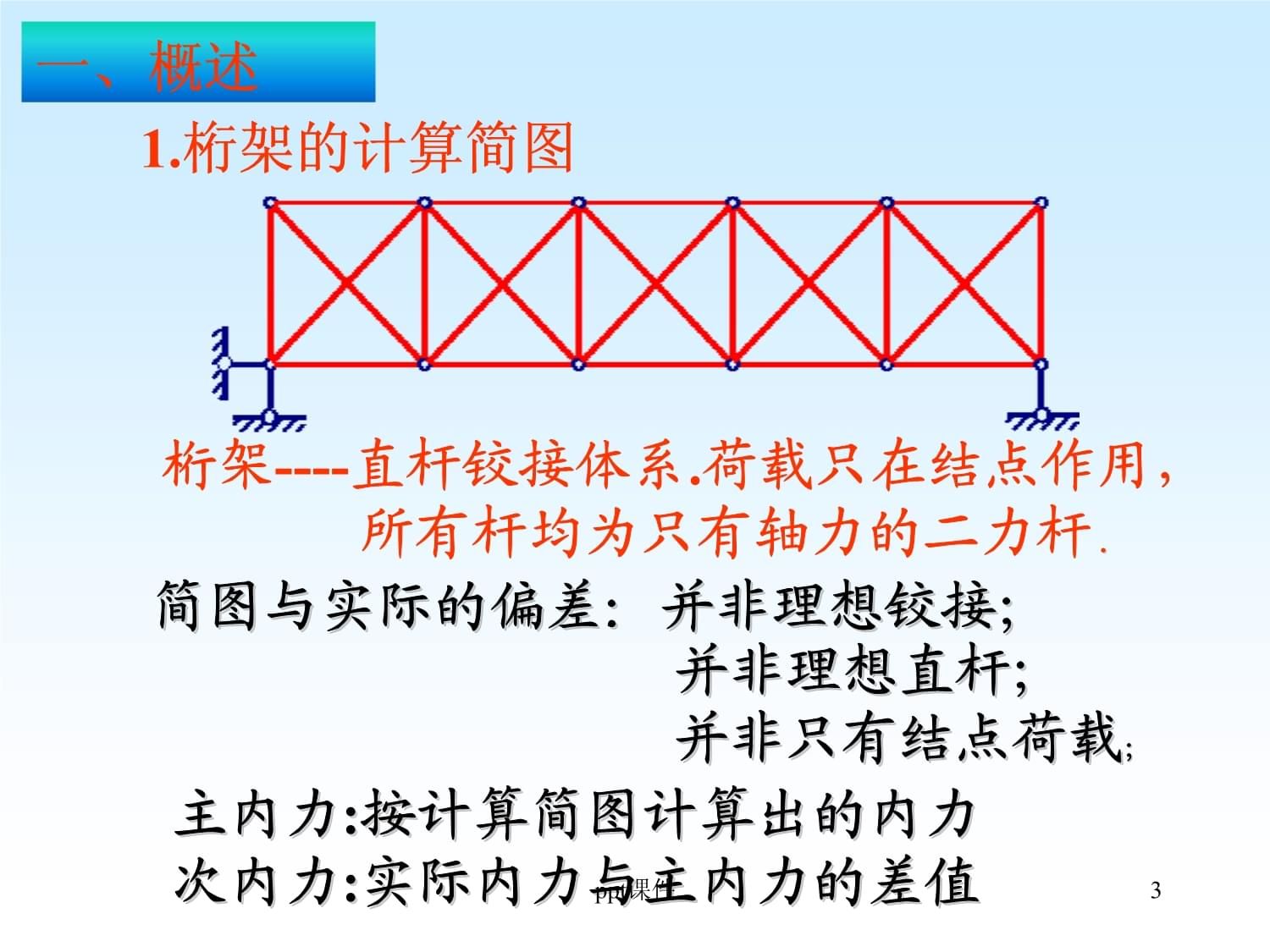

桁架是一种常见的结构形式，它由直杆通过节点连接而成，用于承受外力并保持结构的稳定性。桁架的受力分析是结构工程中的一个重要环节，通过分析可以确定各个杆件的内力，从而评估结构的安全性和稳定性。

分析方法

桁架的受力分析通常采用结点法和截面法。结点法是通过隔离体每次只包含一个结点来进行分析，适用于简单桁架的全部轴力和其他某些桁架。截面法则是通过截取结构的一部分，应用平衡方程来求解未知的内力。

受力分析图的绘制

在进行桁架受力分析时，通常会绘制受力分析图，以便直观地展示各个杆件的内力情况。受力分析图中会标明杆件的轴力，包括拉力和压力，并且通常会将轴力标在杆件旁边。

示例

虽然我无法直接生成图片，但可以描述一个简单的示例。假设有一个简单的平面桁架，包含若干个结点和杆件。我们可以从一个结点开始，例如节点A，分析其在水平和垂直方向上的受力情况。然后逐步移动到其他结点，直到整个桁架的所有杆件的内力都被确定。在这个过程中，我们会遇到零杆，即不受力的杆件，这些杆件可以在受力分析图中被标记出来以便识别。
