桁架制作规范要求包括材料选择、结构设计、加工精度、焊接质量以及安装过程。在材料方面，应使用符合标准的钢材，并确保其具有足够的强度和刚度。结构设计要确保桁架的稳定性和承载能力，同时要考虑受力均匀性和稳定性。加工过程中，需保证尺寸准确、焊缝牢固，并进行必要的防腐处理。安装时，要严格按照图纸进行，确保连接件的紧固和位置的准确性。还需遵守相关的安全规定和操作规程，确保施工安全。

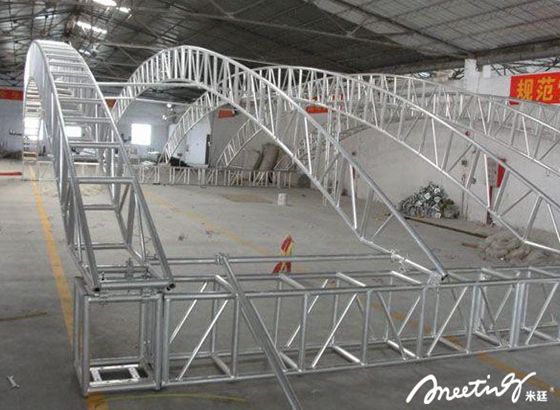

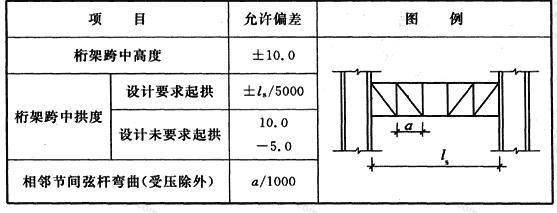

桁架制作规范图片

桁架制作规范概述

桁架是一种常见的结构组件，广泛应用于建筑、桥梁和其他工程项目中。它的制作规范涉及到材料的选择、尺寸的精确度、焊接的质量等多个方面。虽然我无法直接提供图片，但我可以为您提供一些文字上的详细描述，这些描述可以帮助您更好地理解桁架制作的规范要求。

材料选择和尺寸精度

桁架的制作首先需要选择合适的材料。例如，钢筋桁架楼承板中的钢筋桁架杆件钢筋直径应按计算确定，但弦杆直径不应小于6mm，腹杆直径不应小于4mm。此外，H型钢构件的制作也需要精确的尺寸和重量分析，以确保桁架的整体稳定性和安全性。

焊接质量和检验标准

焊接是桁架制作中的关键环节，它直接影响到桁架的强度和耐久性。在H型钢构件的制作中，焊接H型钢的制作流程包括腹板开坡口、翼板和腹板下料等步骤。焊接时需要严格按照规定的焊接顺序和规范参数进行施焊，对于钢板较厚的构件焊前还需预热。此外，焊接完成后还需要进行质量检验，以确保焊接质量符合要求。

结构设计和稳定性

桁架的结构设计需要考虑到其在实际使用中的受力情况和稳定性。例如，钢筋桁架板的制作要求中提到，两个钢筋桁架相邻上弦杆间距为188mm，相邻下弦杆间距及一榀桁架的两个下弦杆之间的间距均不应大于200mm。这样的设计可以确保桁架在承受荷载时能够保持稳定的形态。

施工和维护注意事项

在桁架的施工过程中，需要注意一些细节问题，比如钢筋桁架下弦钢筋混凝土保护层厚度为20mm，以及确定板长时桁架下弦钢筋伸入梁边的锚固长度不应小于5倍的下弦钢筋直径，且不应小于50mm。这些细节对于保证桁架的长期稳定性和安全性至关重要。

结论

虽然我无法提供具体的图片，但上述文字描述涵盖了桁架制作的主要规范和要求。如果您需要更详细的视觉指导，建议查阅相关的工程技术手册或咨询专业的结构工程师。他们可以为您提供更具体的操作指南和图片资料。
