桁架安装图是建筑和工程领域的重要文件，它详细描述了如何将预制或现场制作的桁架系统安装到建筑物中。这些图纸通常包括了桁架的尺寸、材料、连接方式以及安装顺序等关键信息。桁架安装图对于确保结构的稳定性和安全性至关重要，因为它们提供了精确的指导，帮助工程师和施工团队正确地安装桁架，并确保它们能够承受预期的载荷。这些图纸还有助于减少安装过程中的错误和返工，提高施工效率，降低成本。

桁架安装图

桁架安装图是建筑施工中非常重要的技术文件，它详细展示了桁架结构的各个组成部分及其安装方式。以下是关于桁架安装图的一些详细信息。

桁架安装图的种类

桁架安装图可以根据不同的应用场景和设计要求而有所区别。例如，有的桁架安装图可能专门针对钢结构工程中的钢桁架安装，包括节点平面剖面图等。还有一些桁架安装图可能涉及特定的安装节点，如管道支架纵向安装示意图、槽钢拼接图、管架上支固定详图等。此外，还有针对不同类型的桁架，如空腹桁架、空间桁架等，它们的设计要求和安装方法也会有所不同。

桁架安装图的内容

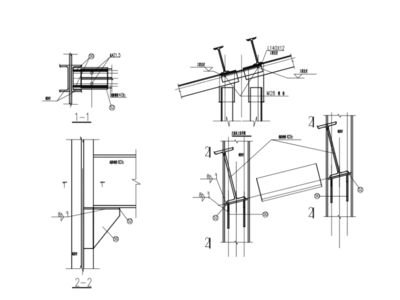

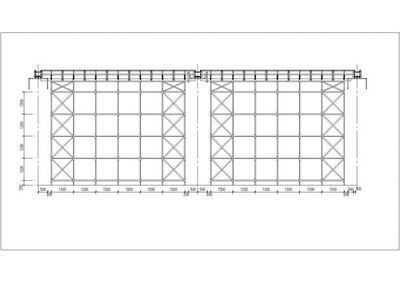

桁架安装图通常包含了桁架结构的详细尺寸、杆件的布置、连接方式以及安装顺序等信息。这些图纸可能还包括了节点详图，如斜撑MB4与腰桁架弦杆连接节点图、腰桁架ME3弦腹杆连接节点图等。这些细节对于确保桁架结构的稳定性和安全性至关重要。

桁架安装图的应用

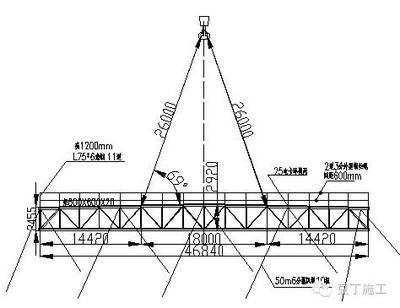

桁架安装图在实际施工中起到了指导作用，帮助施工人员按照设计要求正确安装桁架结构。例如，在钢结构工程中，施工人员需要根据桁架安装图来确定主梁、副梁、支撑杆的位置和连接方式。同时，这些图纸也用于施工前的准备工作，如材料准备、安全措施制定等。

如何获取桁架安装图

桁架安装图通常由专业的设计师或工程师根据项目需求绘制，并在施工前提供给施工单位。在一些专业网站或平台上，也可以找到一些桁架安装图的样本供设计师参考和下载。

综上所述，桁架安装图是确保桁架结构正确安装的关键技术文件，它包含了丰富的设计信息和安装指导，对于保障施工质量和安全具有重要作用。
