该钢柱结构图展示了一种常见的钢结构建筑中的钢柱设计。这种结构通常由多个垂直的钢柱组成，这些柱子通过焊接或螺栓连接在一起，形成一个稳定的框架。钢柱的设计需要考虑其承载能力、稳定性和耐久性等因素。在实际应用中，钢柱可以用于支撑屋顶、墙体或其他建筑物的部分，也可以用于桥梁、塔架等大型结构。

钢柱结构图分析

钢柱的基本类型

在钢结构设计中，钢柱是重要的组成部分，它们可以根据不同的设计需求分为多种类型。根据搜索结果，钢柱主要分为实腹柱和空腹柱（格构柱）两种类型：

钢柱的结构特点

钢柱的结构特点对其性能有着重要影响。例如，实腹柱通常是用钢板围焊成的矩形，中间为空心状，而空腹柱则大多呈H型，中空结构。此外，钢柱的结构还包括柱脚底板和可能的加强筋板等。

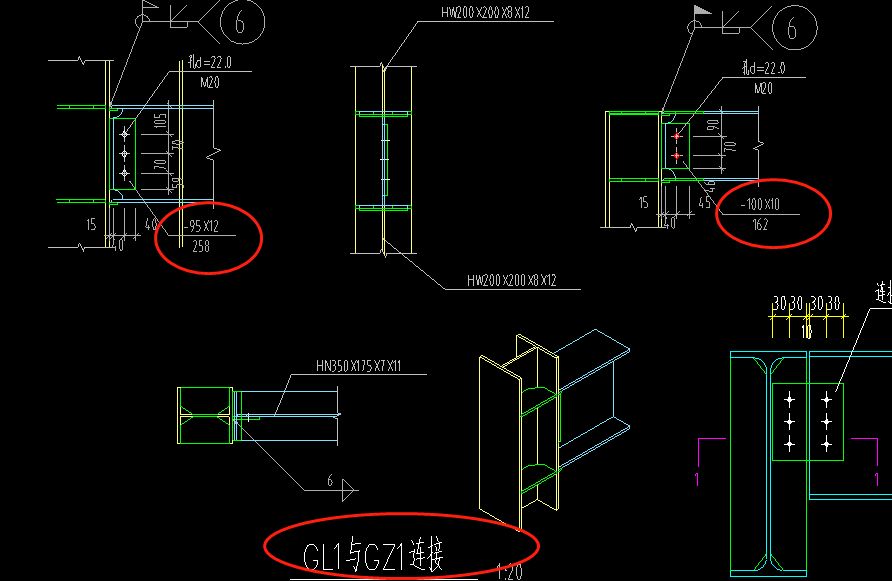

钢柱的连接方式

钢柱与其他结构部件的连接方式也是设计中的关键因素。钢结构柱的连接方式主要包括螺栓连接，包括普通螺栓连接和高强度螺栓连接。这些连接方式的详细计算和节点详图对于确保结构的安全性和稳定性至关重要。

钢柱的应用场景

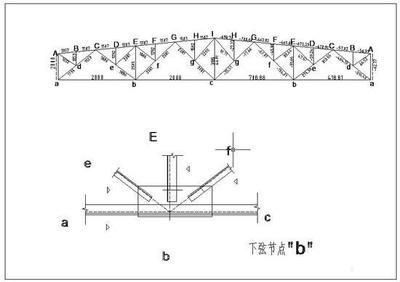

钢柱在钢结构建筑中有着广泛的应用，它们可以用于一般的钢屋架、轻钢屋架、冷弯薄壁型钢屋架等。不同的应用场景会对钢柱的设计提出不同的要求，例如柱距的选择会影响结构的整体经济性和荷载分布。

结论

综上所述，钢柱的结构图会展示其基本类型、结构特点、连接方式以及应用场景等方面的信息。这些信息对于理解钢柱的设计和功能至关重要。如果您有具体的钢柱结构图，可以通过上述信息来进行分析和解读。
