在CAD软件中查看承重墙的方法如下：打开CAD软件并加载需要分析的建筑设计图。选择“工具”菜单下的“查询”选项，然后选择“墙体”命令。在弹出的对话框中输入“承重墙”，点击“确定”。查看结果列表中的承重墙信息，包括其位置、厚度和材料等属性。

CAD中承重墙的表示与相关知识

CAD中承重墙的标注方法

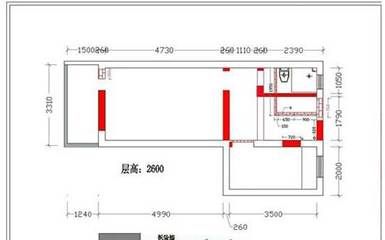

- 实心加厚的墙体可表示为承重墙。
- 非承重墙一般为空心线条，与承重墙形成对比，可辅助判断承重墙。
- 通常不需要特殊注明，只要按照正确比例绘制，其他设计师可根据实际情况判断，但也可进行特殊标注以明确，如在墙体属性中添加说明等。
- 承重墙和非承重墙的厚度往往不同，也可作为一种区分和标注的参考，例如承重墙厚度可能为24厘米左右，非承重墙厚度可能为12厘米左右（在没有建筑结构施工图纸时，可根据经验大概确定）。
CAD中如何看承重墙
- 从图形表示看

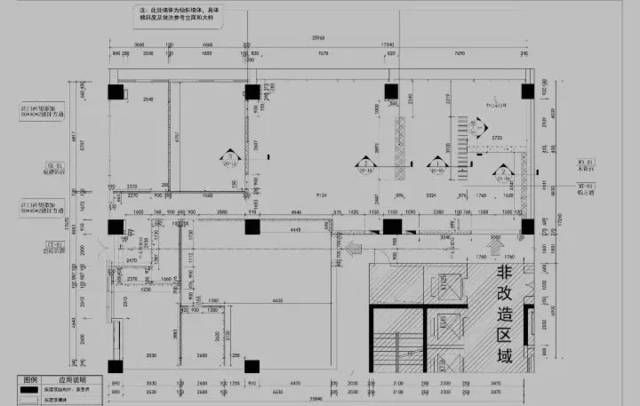

  - 建筑施工图中的粗实线部分可能是承重墙，圈梁结构中非承重梁下的墙体也可能是承重墙。

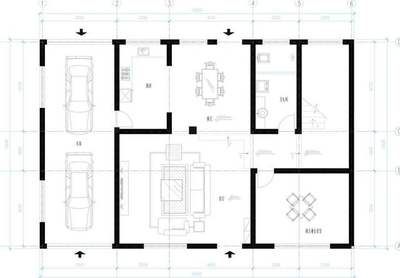

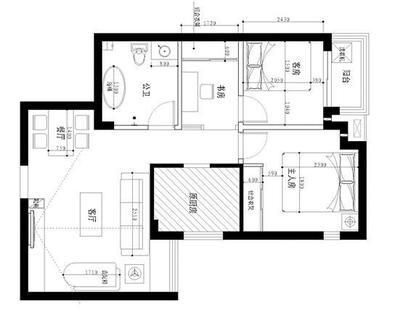

  - 在工程图上，承重墙可能显示为黑色墙体，非承重墙可能为中空墙体或者以虚线表示；如果是后期墙体，非承重墙可能在图上显示为一个方框里面是白的。
- 从结构和材质区分
  - 从房屋结构上区分，砖混结构的房屋框架结构的房屋内部墙体一般都不是承重墙；纵横墙承重适用于要求平面布置较灵活的建筑物，如展览馆等，横墙承重多用在小空间建筑物中，可据此判断墙体承重性质。
  - 从墙砖的材质上区分，一般标准砖的墙可能是承重墙，加气砖的墙可能是非承重墙；根据梁与墙的结合处区分，采用斜排砖的方法的墙体一定是非承重墙，墙与梁间紧密结合的可能是承重墙。
CAD中承重墙的填充操作（用于表示承重墙）
- 一种方法是：首先打开CAD软件，打开绘制好的墙体；然后在右下角输入填充命令H并输入T进行设置；在弹出的对话框里，图案填充和渐色变窗口点击样例这个选项；点击后在其他预定义中选择钢筋混凝土填充图案并点击确定；然后返回到这个页面选择图案填充和渐色变窗口并点击确定；最后在墙体的闭合区域内部拾取点（即在闭合区域内鼠标左键点击一下）即可完成填充。
- 另一种室内设计常用的方法：打开要填充的cad图纸，选择需要的填充图形（室内设计一般填充承重墙用solid填充），一般填充的颜色可选择250色，随便点击填充对象的内部一点，然后按空格键，最后按确定完成填充。
