工字钢梁图纸标注方法

工字钢梁图纸标注方法包括以下步骤：在图纸上绘制工字钢梁的轮廓线，并标注其尺寸和规格。在图纸上标注工字钢梁的连接方式，如焊接、螺栓连接等。在图纸上标注工字钢梁的支撑点和固定点，以确保其稳定性。在图纸上标注工字钢梁的安装要求，如吊装、运输等。

工字钢梁图纸的标注通常包括以下几个关键尺寸：宽度、总高度、腰的厚度、腰部与底板之间的过渡圆弧。以下是具体的标注步骤：

1. 打开CAD软件并选择合适的图框

首先，需要打开CAD软件，选择合适的图框。在CAD中，可以使用“TK”命令来打开绘制图框窗口，选择横向或纵向的标准图框。

在图框内，根据工字钢的实际尺寸，绘制出其基本轮廓。这包括宽度、总高度、腰的厚度等尺寸。可以参考机械设计手册中的参数来进行绘制。

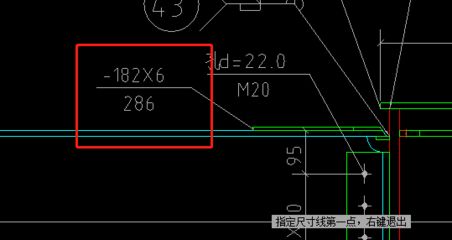

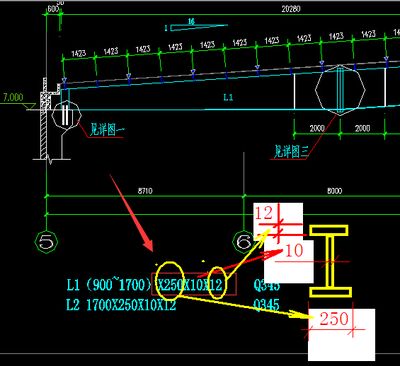

使用CAD的标注工具，对工字钢的关键尺寸进行标注。这些尺寸包括宽度、总高度、腰的厚度以及腰部与底板之间的过渡圆弧等。

除了基本的尺寸标注外，还需要添加其他细节和注释。例如，可以标注钢材型号、材质、执行标准等信息。这些信息通常会在图纸的集中列表中说明。

为了提高效率，可以使用一些专业的CAD插件或者专门的绘图软件，如CAXA电子图版，这些软件通常自带型钢的图块，可以直接插入使用。

以上就是工字钢梁图纸标注的基本方法，希望对您有所帮助。
