屋顶光伏组件安装指南
屋顶光伏组件安装是一个复杂的过程，涉及多个步骤和技术要点。以下是详细的安装指南，涵盖了从准备工作到最终安装的关键步骤。
1. 准备工作
- 评估屋顶条件：
- 承重能力：评估屋顶的承重能力，确保能够承受光伏组件、支架和其他设备的重量。
- 防水性能：检查屋顶的防水层，必要时进行修复或重新处理，以防止安装过程中破坏防水层。
- 电气设施：确保屋顶附近有足够的电气设施，以便连接光伏系统的电缆和逆变器。
- 选择合适的安装方式：
- 平屋顶：常见的安装方式包括附加型、压载型和桩基型。压载型和混凝土基础桩基型适用于不允许在屋顶钻孔的情况。

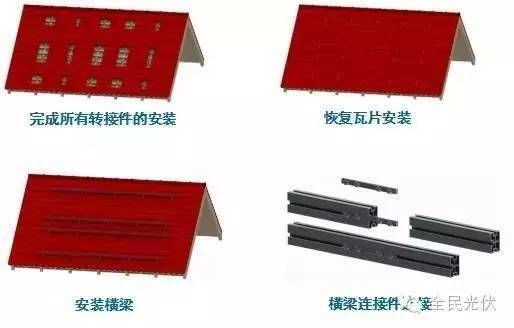

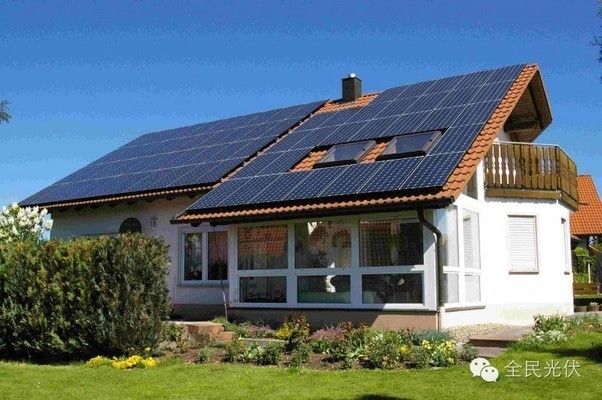

- 斜屋顶：根据屋面类型（如瓦片屋顶、轻钢屋顶）选择合适的安装系统。例如，瓦片屋顶安装系统主要由挂钩、导轨、压块和螺栓等连接件组成。
2. 安装支架
- 支架材料：
- 支架通常采用铝合金结构，工厂化生产，运至施工现场进行安装。
- 安装流程：
- 前期准备工作：安装前应根据组件参数对太阳电池组件进行抽测检查，确保其参数值符合产品出厂指标。
- 安装斜支架：安装斜支架并连接螺栓，确保支架表面平整。
- 安装檩条：校正檩条和孔位，紧固所有螺栓。
- 复核孔位：复核檩条上组件孔位，确保位置准确。
3. 安装太阳电池组件
- 安装注意事项：
- 轻拿轻放：安装太阳电池组件时，应轻拿轻放，防止硬物刮伤和撞击表面玻璃。
- 位置对齐：组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。
- 固定螺栓：组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合。
- 电缆连接：按设计的串接方式连接太阳电池组件电缆，插接要紧固，引出线应预留一定的余量。

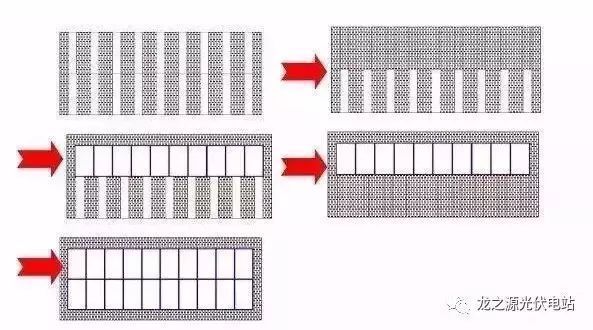

- 安装顺序：
- 放置组件：按照组件安装要求调整好组件位置，确保相邻光伏组件间高度差≤2mm，同组光伏组件间≤5mm，倾斜角度安装偏差±1以内，组件上下缝隙≥5mm，校准后锁紧所有螺栓。
- 校准位置：组件外边缘距离导轨端头≥50mm，确保组件在机架上的安装位置和排列方式符合设计规定要求。

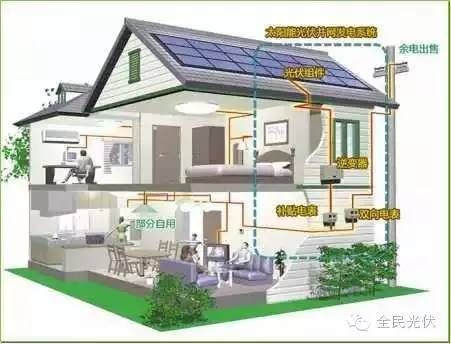

4. 电气连接
- 电缆连接：
- 确保电缆连接牢固，避免松动或接触不良。
- 测试每一组方阵的电压，确保系统正常运行。
- 逆变器安装：
- 逆变器应安装在通风良好、便于维护的位置。
5. 安全措施
- 防雷接地：
- 确保光伏系统的防雷接地措施到位，以防止雷击造成的损害。
- 防火措施：
- 安装防火隔离带，确保光伏组件之间的防火间距。
6. 维护与保养
- 定期检查：
- 定期检查光伏组件和支架的状况，确保没有松动或损坏。
- 清洗光伏组件，防止积灰影响发电效率。
- 故障处理：
- 如发现故障，应及时进行维修或更换，以保证系统的正常运行。
总结
屋顶光伏组件安装需要综合考虑屋顶的承重能力、防水性能、电气设施等多个方面。通过严格的准备工作、规范的安装流程和定期的维护保养，可以确保光伏系统的高效、安全运行。希望以上指南能帮助您顺利完成屋顶光伏组件的安装。
