异形钢结构设计行业标准解读（bim技术在异形钢结构设计中的应用案例）

异形钢结构设计行业正面临挑战，特别是如何高效利用BIM（建筑信息模型）技术进行复杂构件的设计。BIM技术通过三维建模和仿真分析，为设计师提供了直观的可视化工具，有助于优化设计流程、减少错误并缩短项目周期。某大型商业综合体在设计阶段采用了BIM技术，成功实现了结构设计的精确性和效率性。BIM技术的应用还促进了跨专业团队之间的协作，提高了设计质量。

异形钢结构设计行业标准解读

异形钢结构设计的重要性

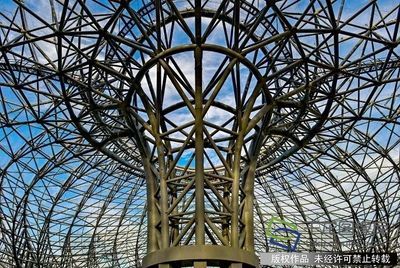

异形钢结构设计在现代建筑行业中占据着重要的地位。由于建筑师们的设计理念日益大胆，异形钢结构得以广泛应用，例如在商场、综合楼、宾馆、体育场馆、城市雕塑、门楼造型、收费站、大楼屋顶、大型钢结构楼梯等场所。异形钢结构也被称为空间任意钢结构，其结构的空间三维模型通常不能简单地用函数表描述，因此需要结构师花费比普通结构更多的时间进行建模。此外，边界条件需要仔细斟酌，荷载输入及工况组合也更加复杂，后期修改可能比较复杂。因此，要求业主与结构师在前期定方案时要反复推敲，不能随心所欲，以免不必要的工期延误。

异形钢结构设计的技术要求

异形钢结构设计的技术要求主要包括以下几个方面：

设计依据：规范为设计人员提供了设计依据和技术指导，确保设计方案符合安全、可靠、经济的要求。
工程质量：规范规定了施工工艺、材料选用、焊接接头等方面的要求，保证了钢结构工程的质量。
行业发展：规范的不断修订和完善，推动了钢结构行业的发展和技术进步。
标准规范：规范的制定使得钢结构工程设计和施工具有统一的标准和规范，便于工程的交流和合作。

异形钢结构设计的挑战

异形钢结构设计面临的主要挑战包括：

建模时间：由于异形钢结构的复杂性，建模时间可能会很长。例如，2010年上海世界气象组织馆网架结构前期建模就整整一个月，后期随便一个简单的修改都要3~5天才能完成。

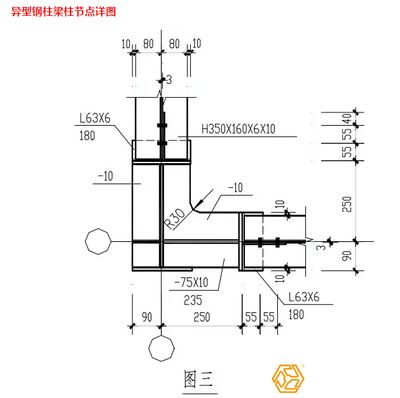

构件规格：异形钢结构的构件规格可能会很特别，有些构件图可能很难用图纸表达，这要求深化设计师到车间一线指导工人放样。
施工模拟：异形钢结构吊装是工程施工的难点，传统的二维设计和施工模式难以满足要求，需要借助BIM等先进技术来解决构件加工分解、节点优化、拼装验算、数字化预拼装、施工模拟等技术难题。

异形钢结构设计的解决方案

为了解决异形钢结构设计中的挑战，可以采取以下几种解决方案：

BIM技术：BIM技术在土木行业领域的应用及发展十分迅速，可以帮助解决异形钢结构设计中的技术难题。
参数化建模：采用Dynamo参数化建模方法完成BIM模型，可以提高设计效率和精度。
优化设计方法：鼓励采用优化设计方法，以提高结构的经济性和可靠性。

结论

综上所述，异形钢结构设计行业标准是为了确保钢结构工程的安全性、可靠性和经济性而制定的一系列技术要求和规范。这些标准不仅为设计人员提供了设计依据和技术指导，还保证了钢结构工程的质量，并推动了钢结构行业的发展和技术进步。然而，由于异形钢结构的复杂性，设计过程中会遇到许多挑战，如建模时间长、构件规格特别、施工模拟困难等。因此，需要采用BIM技术、参数化建模和优化设计方法等先进技术和方法来解决这些问题。
