在建筑施工中,型钢梁柱的连接是至关重要的一环。本文将详细解析型钢梁柱连接的施工流程,并探讨其技术发展趋势。我们将介绍型钢梁柱连接的基本概念和施工方法,包括焊接、螺栓连接等。文章将讨论型钢梁柱连接的技术发展趋势,如高强度钢材的应用、新型连接技术的探索等。我们将强调型钢梁柱连接施工中的安全防护措施,以确保施工过程的安全和质量。
型钢梁柱连接的施工流程详解
型钢梁柱连接的施工流程是一个细致且技术要求较高的过程,主要包括以下几个步骤:
1. 施工准备
在开始施工之前,需要进行一系列的准备工作,包括技术交底、材料和机具的准备等。根据搜索结果,施工前需要明确施工做法及控制要点,保证施工质量。这包括熟悉施工组织设计、施工图纸以及相关的技术规程和质量验收规范。
2. 工艺原理

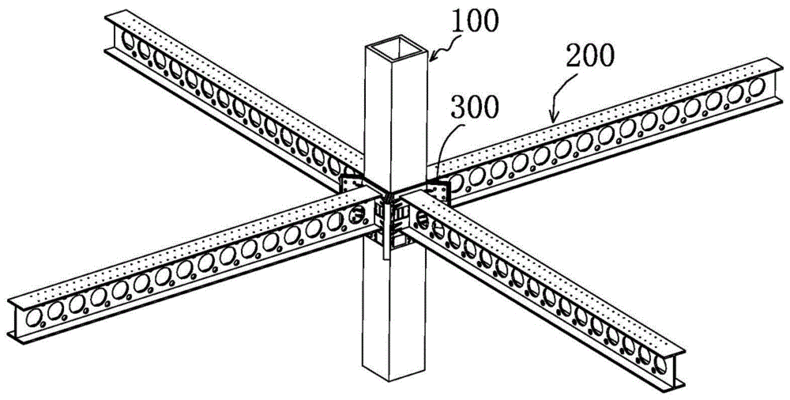

型钢梁柱连接的施工工艺原理是通过可焊性套筒连接,这是一种钢筋等强度连接方法。具体来说,就是利用可焊性套筒与型钢柱、梁翼缘的焊接连接,以及套筒内螺纹与钢筋端头外螺纹的匹配,实现框架梁筋、框架柱筋与型钢结构的连接。
3. 施工流程
3.1 钢筋加工
首先,需要对钢筋进行加工,包括钢筋两端面平头、剥肋滚压螺纹、丝头质量检查等步骤。这些步骤确保了钢筋端面与母材轴线方向垂直,并且将钢筋头部弯曲的部分切掉。钢筋丝头加工长度应为一倍可焊接套筒长度,公差为+1P(P为1个螺纹丝扣)。
3.2 套筒焊接
接下来,需要对套筒进行焊接。在焊接前,应对进场套筒进行逐个检验,确保质量合格。焊接过程中,要注意控制焊接电压、电流、速度,以及保护好可焊性套筒的内螺纹不受破坏。
3.3 钢筋连接
将带有右旋螺纹的钢筋旋入可焊性套筒并连接牢固。这是通过持证焊工先将带有内螺纹的可焊性套筒按指定位置焊接在型钢柱、梁翼缘上实现的。
3.4 质量验收
完成上述步骤后,需要对焊接质量和接头质量进行验收。这包括对焊缝的几何尺寸及焊缝质量的检查,以及对接头的力学性能进行测试。
4. 注意事项
在施工过程中,需要注意一些细节问题。例如,在柱型钢上设置工字钢牛腿时,钢牛腿的高度不宜小于0.7倍梁高,梁纵向钢筋中一部分钢筋可与钢牛腿焊接或搭接,其长度应满足钢筋内力传递要求。此外,当采用搭接时,钢牛腿上、下翼缘应设置二排栓钉,其间距不应小于100mm。
以上就是型钢梁柱连接的详细施工流程。需要注意的是,这些流程可能会随着不同的设计要求和技术发展而有所变化。因此,在实际施工中,应严格按照设计图纸和相关技术规范进行操作。
