屋顶光伏安装是利用太阳能发电的一种方式，它通过在建筑物的屋顶上安装太阳能电池板来收集太阳能。常见的几种屋顶光伏安装方式包括：，，1. 串联式（Series）:这种方式中，多个电池板并联连接，以提高整体输出功率。优点是可以提供较高的能量输出，缺点是需要更多的安装空间和可能增加成本。，，2. 并联式（Parallel）:这种方式中，多个电池板串联连接，以增加总容量。优点是可以降低安装成本，缺点是可能会降低单个电池板的输出功率。，，3. 混合式（Hybrid）:结合了串联和并联的优点，可以根据需要调整输出功率和容量。优点是灵活性高，可以根据需求选择适合的配置，缺点是安装和维护成本可能较高。，，4. 倾斜式（Inclination）:将电池板安装在一定角度的屋顶上，以最大化阳光照射面积。优点是可以充分利用阳光，提高发电效率，缺点是需要额外的设备来调整角度。
选择合适的屋顶光伏安装方式取决于多种因素，包括屋顶类型、承重能力、气候条件以及经济效益等。以下是几种常见的屋顶光伏安装方式及其优缺点：
1. 混凝土平屋顶安装

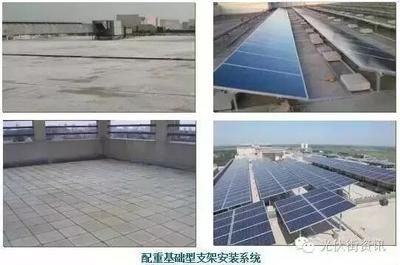

1.1 混凝土配重块安装
- 适用场景：适用于承重能力较强的混凝土平屋顶。
- 优点：
- 不破坏屋顶原有结构，无需钻孔。
- 安装简单，便于维护。
- 缺点：
- 增加屋顶负荷，对屋顶承重要求较高。
- 风速较大的地区需要额外的防风措施。
- 具体应用：
- 使用混凝土配重块作为基础，配重块底部垫防水并用水泥浆稍作固定与找平后放置于屋面。
- 可采用条形基础、方形基础、钢筋混凝土配重块+特种工程塑料支架等方案。
- 适用于屋面承重足够的水泥屋顶，组件倾角一般为5°或10°。

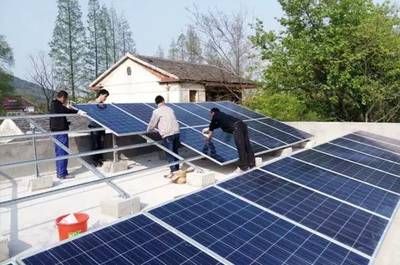

1.2 混凝土基础安装
- 适用场景：适用于承重能力一般的混凝土平屋顶。
- 优点：
- 承载能力强，抗风效果好。
- 施工简单，便于安装。
- 缺点：
- 增加屋顶负荷，施工周期较长。
- 成本较高。
- 具体应用：
- 按施工方式可分为预制水泥基础和直接浇筑基础。
- 适用于混凝土平面屋顶，组件倾角可根据当地光照条件调整。

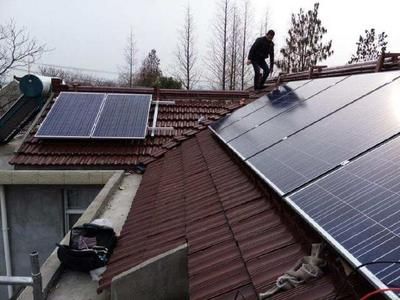

2. 倾斜屋顶安装
2.1 附加型安装
- 适用场景：适用于彩钢瓦屋顶。
- 优点：
- 不破坏屋顶结构，防水效果好。
- 安装简便，成本较低。
- 缺点：
- 对屋顶承重要求不高，但需注意防水处理。
- 具体应用：
- 采用夹具作为基础，直接将组件平铺在彩钢瓦上。
- 适用于角驰型彩钢瓦和直立锁边型彩钢瓦，安装方式不会破坏彩钢瓦的完整性。
- 对于梯形彩钢瓦，需做好防水措施。
2.2 压载型安装
- 适用场景：适用于不允许钻孔的混凝土平屋顶。
- 优点：
- 不破坏屋顶防水层，安装简便。
- 适用于老建筑或防水要求高的屋顶。
- 缺点：
- 增加屋顶负荷，需考虑防风措施。
- 具体应用：
- 使用配重块固定光伏组件，配重块一般重80-100kg。
- 适用于不上人屋面，荷载设计标准值为0.5KN/m2。
- 需要定期检查配重块的稳定性。
3. 钢结构小屋安装
- 适用场景：适用于需要保留屋顶活动空间的场景。
- 优点：
- 不影响屋顶的可动空间，美观性好。
- 可根据地区地理位置调整倾角，提高发电量。
- 缺点：
- 施工复杂，成本较高。
- 具体应用：
- 在屋顶上建造遮阳小屋，采用台架安装方式。
- 支柱加高设置，确保前排组件不遮挡后排组件。
- 适用于新建建筑或改造建筑。
综合考虑
选择合适的屋顶光伏安装方式时，需要综合考虑以下因素：
- 屋顶类型：平屋顶、倾斜屋顶、彩钢瓦屋顶等。
- 承重能力：屋顶的承重能力和是否允许钻孔。
- 气候条件：当地的风速、降水量等。
- 经济效益：安装成本、维护成本和预期发电量。
例如，对于承重能力较强的混凝土平屋顶，可以优先考虑混凝土配重块安装；对于不允许钻孔的屋顶，可以选择压载型安装；对于彩钢瓦屋顶，附加型安装是较为理想的选择。
