本文旨在解析型钢柱脚节点构造的详细图解，并探讨如何通过优化方法降低成本。文章介绍了型钢柱脚节点的基本构造和特点，然后深入分析了影响成本的主要因素，如材料选用、加工工艺、连接方式等。提出了几种成本优化的方法，包括优选材料、简化工艺流程、采用新型连接技术等。通过案例分析，验证了这些方法的有效性，为实际应用提供了参考。

型钢柱脚节点构造详图解析

概述

型钢柱脚节点是钢结构建筑中重要的组成部分，它连接着钢柱和基础，负责传递柱底的剪力和弯矩，保证结构的整体稳定性。根据构造形式和受力特点，型钢柱脚节点可以分为多种类型，包括铰接节点、刚接节点等。

构造类型

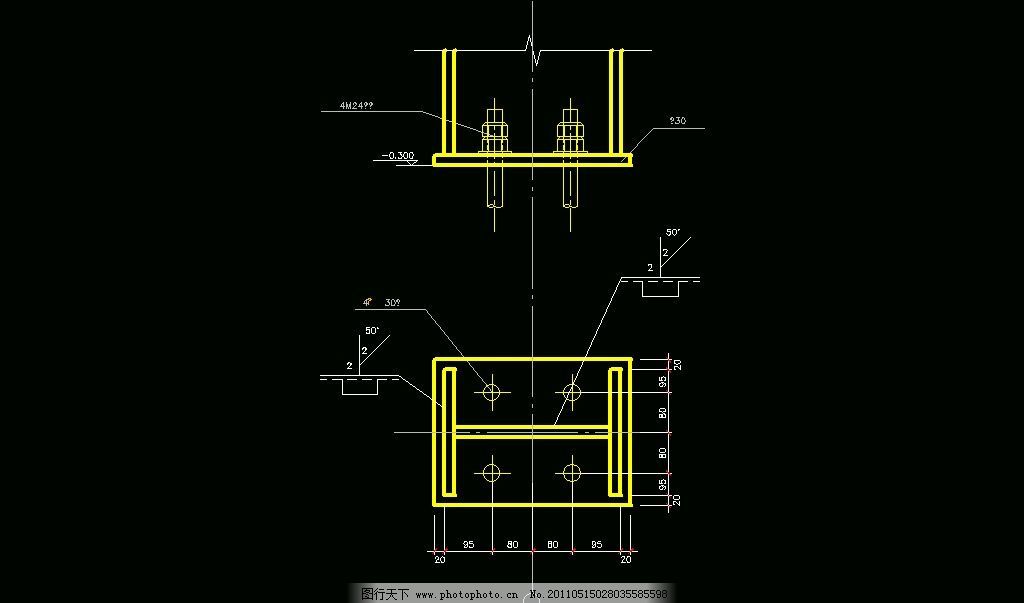

外露式柱脚

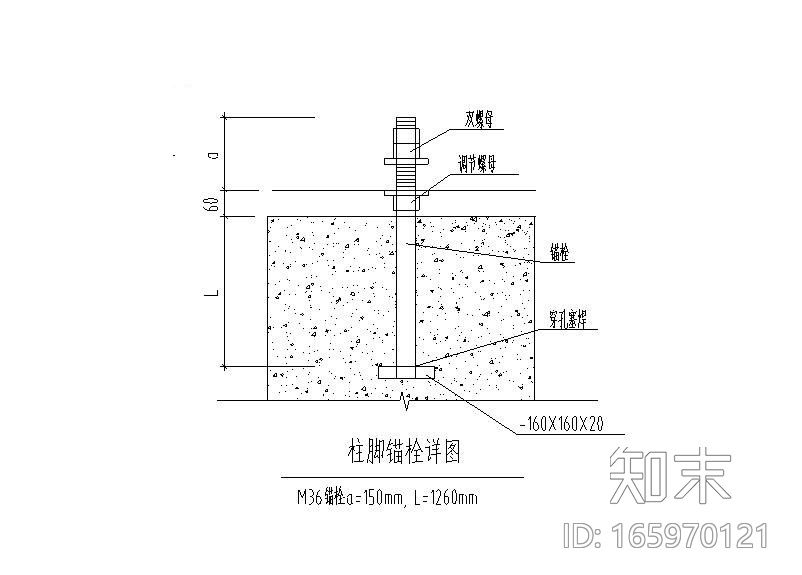

外露式柱脚是一种常见的型钢柱脚形式，其特点是柱脚部分暴露在外，不被基础覆盖。这种柱脚通常适用于铰接节点，仅承受压力和剪力。在设计时，需要注意锚栓不应承受水平剪力，剪力应由底板与混凝土基础之间的摩擦力或设置抗剪键承担。摩擦系数会根据柱底板与基础混凝土表面的接触情况而有所不同。

外包式柱脚

外包式柱脚则是将柱脚部分包裹在基础混凝土中，这种形式的柱脚通常为刚接节点，能够承受压力、剪力和弯矩。外包式柱脚的底板应位于基础梁或筏板的混凝土保护层内，外包混凝土的厚度也需要根据柱的截面形式来确定。

埋入式柱脚

埋入式柱脚是另一种刚接节点形式，柱脚部分埋入基础混凝土中。这种柱脚的优点是能够提供较大的承载力和稳定性，适用于高层建筑和大跨度结构。

设计要点

在设计型钢柱脚节点时，需要考虑以下几个关键点：

1. 承载能力：确保节点具有足够的承载能力和稳定性，能够承受各种可能的荷载和应力。
2. 经济性：在满足安全性的前提下，尽量降低节点的成本，提高经济效益。
3. 适用性：节点设计应适应各种不同的结构形式和施工条件，方便安装和拆卸。
4. 耐久性：节点应具有良好的耐久性和防腐性能，能够长期保持其性能和外观。

制造与测试

型钢柱脚节点的制造过程包括切割、成型、组装、焊接和防腐处理等步骤。制造过程中需要严格的质量控制，确保每个环节的质量。性能测试则包括静态加载测试、疲劳测试和抗震性能测试等，以评估节点的承载能力、疲劳寿命和抗震性能。

结论

通过对型钢柱脚节点构造详图的解析，我们可以了解到不同类型柱脚的特点和设计要点。这些信息对于从事钢结构设计和施工的专业人士来说是非常有价值的，有助于他们更好地理解和应用这些节点，从而提高建筑物的安全性和稳定性。
