摘要：本研究旨在探讨24米屋架钢结构施工图的规范标准，以确保工程的质量和安全。通过对相关规范标准的深入分析，提出了一套适用于24米屋架钢结构施工图的标准流程和要求。该流程包括设计、材料选择、施工工艺、质量控制和验收等多个环节，旨在确保工程的顺利进行和最终质量达标。还强调了在施工过程中对细节的关注和对技术要求的严格遵守，以提高施工效率和降低风险。

24米屋架钢结构施工图

在寻找24米屋架钢结构施工图的相关信息时，我们可以从以下几个方面进行详细探讨：

施工图内容概述

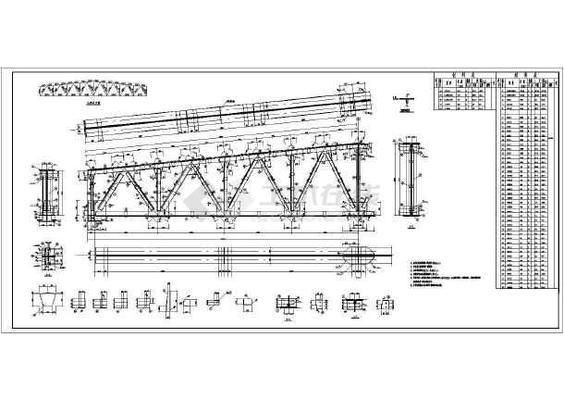

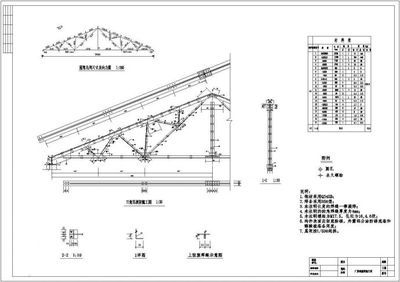

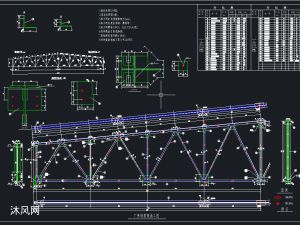

24米屋架钢结构施工图通常包含了详细的屋架几何尺寸、详图、垂直支撑详图、下弦水平支撑详图等关键信息。这些图纸旨在确保施工过程中的精确性和安全性，同时也便于设计师和工程师进行参考和学习。

结构特点

24米梯形钢屋架是一种常见的钢结构形式，其总长为24000mm，上宽为2100mm，下宽为3252mm。在设计时，需要注意每个下弦节点的吊重不得超过20KN，并且未注明的焊缝通常为贴角焊缝，焊缝厚度为5mm。

设计规范

在24米屋架钢结构的设计中，必须遵循相关的规范和标准。例如，钢材通常采用Q235-B或Q345-B等高强度钢材，焊条则采用E43或E50型，手工焊，外露部分需涂红丹或其他防锈漆两度，面漆两度。

施工注意事项

在施工过程中，需要注意一些细节问题，如未注明的角焊缝尺寸、螺栓规格等。例如，未注明的角焊缝尺寸可能为6mm，未注明的螺栓可能为M20，孔径为21.5，普通螺栓性能等级为4.6。

下载资源

对于需要获取24米屋架钢结构施工图的设计师和工程师来说，可以从专业的网站或平台上进行下载。这些图纸通常包括详细的CAD文件，内容详实，可供设计师参考和学习。

综上所述，24米屋架钢结构施工图是一个复杂而精细的设计文档，它包含了屋架的几何尺寸、详图、支撑详图等多个方面的信息。在设计和施工过程中，需要严格遵守相关的规范和标准，以确保结构的安全性和稳定性。同时，设计师和工程师可以通过专业的网站或平台获取到详细的CAD施工图，以便更好地完成项目。
