钢结构详图制图技巧（钢结构详图设计中如何避免常见错误）

在钢结构详图制图中，设计师需注意避免常见错误以确保设计的准确性和施工的可行性。应确保所有尺寸标注清晰、准确且符合标准规范。图纸应包含必要的细节，包括构件的连接方式、螺栓孔位置及材料类型等。还需注意图纸的布局，确保信息层次分明，便于施工人员理解。建议定期回顾和更新图纸，以适应设计和施工过程中的变化。通过遵循这些原则，可以显著减少钢结构详图设计中的错误，提高工程效率和质量。

一、钢结构详图设计内容方面的技巧

包含必要的组成部分
- 一套完整的钢结构详图应包含图纸目录、设计总说明、构件布置图、构件详图等部分。其中设计总说明需要明确材料要求、焊缝等级及质量要求、构件制作要求、涂装要求、安装要求（如高强螺栓应提供初扭、终扭扭矩要求）等内容，表达应做到明确、清晰、简洁。

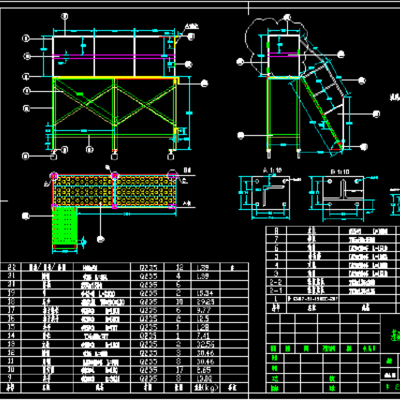

构件布置图与详图的要求
- 构件布置图应表述清晰准确，详图与布置图表达内容要相符。在构件视图中应包含构件安装位置、方向，所示视图能完整表达构件特征，构件中的各种材料编号正确，图中注明螺栓规格、孔径、焊缝形式、大小、坡口形式等。
超长、超重构件的分段考虑
- 对于超长、超重构件需要确定分段位置。在确定分段位置时应首先考虑运输车辆、起重设备的能力，再考虑材料的合理利用、接头处焊缝位置的错开等问题。

二、钢结构详图设计工具使用技巧

常用软件的特点
- Xsteel、TeklaStuctures软件
  - 这两款软件是目前使用较多的软件，采用3D建模，可以实现全过程多人合作。在建模过程中能够检查节点、构件的位置，材料表、构件统计表、图纸等均可自动创建生产。优点是大大降低画图劳动强度，较大程度避免人工绘图造成的尺寸错误，并且能自动生成详细的零件清单。其缺点是构件编号多，出图量大，3D详图软件价格较高、操作较复杂，需要较长时间的学习和实践，在西北地区普及不是很广。
- Autocad软件
  - 这是最常用的详图设计软件，但该软件的操作基于2D模型，自带基本元素不足，很多功能缺乏，需要与其它软件结合以及人工的辅助才能完成，因此绘图时间长，图纸的出错率较高，劳动强度大，不过其出图量可灵活掌握，图面及表达可自由布置。
- 其他辅助软件
  - 天正结构、探索者、Turetable等软件也可作为辅助工具用于钢结构详图设计。

三、钢结构详图设计常见问题的预先控制技巧

与设计图相关的问题处理
- 对设计图的理解包含设计概念性的理解和将设计图纸转化为实际构件制作过程中的复杂程度和可行性考量。钢结构设计图多由钢结构设计软件（PKPM，3D3S等）设计而成，并自动生成设计图纸，部分设计人员经验不足可能导致一些问题，如工程材料规格、种类很多，存在不常用、不易采购的材料时，应及时提出材料代用申请；遇到节点设计不合理或难以实现，或设计图技术要求中过低、过高或多余条款时，要及时与设计人员沟通，探讨进行适当的变更，改善工艺性以便制作顺利进行。
与施工组织配合相关的问题处理
- 详图设计工作应与施工组织紧密配合，特别是大型钢结构项目，要根据施工进度安排进行详图设计、组织材料采购、生产、成品发运，防止出现土建施工与钢结构安装干涉、或构件到场不配套无法安装或到场构件不能安装成一个稳定体系造成安全隐患的情况，例如避免出现钢梁、系杆、支撑、檩条未运至现场，施工单位为赶进度仅安装独立钢柱且未采取揽风绳等完善的安全保障措施（这样在突发强风荷载作用下钢柱易发生扭断破坏事故）的情况。
图纸审核相关的常见问题及解决
- 构件相关的错误
  - 构件截面尺寸或材质与设计图不符、构件长度错误、柱和梁等节点处接合错误（即接合处节点板错误，无法安装）、构件编号及版次错误、构件位置错误、构件接长处接头位置过于集中未错开焊缝位置等问题，需要通过认真理解设计图、图纸完成后仔细检查并通过图纸审核来基本解决。
- 尺寸和编号相关的错误
  - 如尺寸不符（第二道尺寸相加后与第一道尺寸不符）、图面与材料包及图框中构件编号不一致、材料表中漏零件、在大型项目中构件数量多构件图易出现重复绘制或漏绘、不同构件重复编号、螺栓孔位与连接件孔位位置错误、作对构件连接板反向（如单侧隅撑、支撑等连接板错放至另一侧）、墙面檩条在门窗洞孔上下缘放置有正反之分导致墙面隅撑和拉条长度计算易发生错误等，主要也是通过认真理解设计图、图纸完成后仔细检查并通过图纸审核来基本解决。

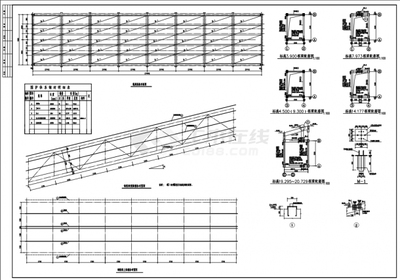

考虑彩钢板安装相关的问题处理
- 一般钢结构厂房多采用彩钢板维护结构，在结构详图设计中应考虑彩钢板的安装，提前考虑相关问题可大大减少图纸出错概率或与下道工序的干涉。例如系杆不能设计到紧贴着柱顶的位置（否则可能导致落水管安装不到位）；天沟落水管和系杆以及柱间支撑位置也应提前考虑（否则安装时不是碰到系杆，就是碰到柱间支撑）；内天沟处墙面檩条位置应当依据天沟尺寸加以调整（避免墙面檩条安装完成天沟无法固定）；檩条打孔时要考虑"受拉边、受压边"等因素（若打出上下边不等距的孔，虽然图纸没错，但安装时极易装反，结果反而不利，因此宜将檩条上孔均打成对称孔）；隅撑的设计应考虑安装方便（不要偏离钢梁过远，否则工人安装时不安全）等。
