有限元软件在桁架设计中的应用案例(abaqus三维桁架结构优化案例研究)

天水钢结构施工工程 4周前 ( 03-27 19:46 ) 244 抢沙发
在本文中,我们探讨了有限元软件Abaqus在三维桁架结构优化中的应用。通过具体案例分析,我们展示了如何利用该软件进行桁架结构的设计和分析,包括加载模拟、应力和变形的计算以及结果的可视化展示。案例研究不仅验证了有限元方法的准确性,还展示了如何通过软件工具提高结构设计的效率和准确性。我们还讨论了在实际应用中可能遇到的挑战及解决策略,为未来类似项目提供了有价值的参考。

有限元软件在桁架设计中的应用案例

MATLAB在桁架设计中的应用

MATLAB 是一款强大的工具,广泛应用于各种数值计算和工程仿真。在桁架设计中,MATLAB可以用来进行有限元分析,包括计算节点位移、单元应力以及支反力等。例如,有案例展示了如何使用MATLAB进行四杆桁架结构的有限元分析,其中涉及到计算各单元的刚度矩阵、处理边界条件与求解刚度方程、计算支座反力以及计算各单元应力的过程。此外,还有案例提到了使用MATLAB进行五杆桁架的有限元分析,这同样是一个典型的工程力学计算问题,主要应用于建筑、桥梁、航空航天等领域。

ANSYS在桁架设计中的应用

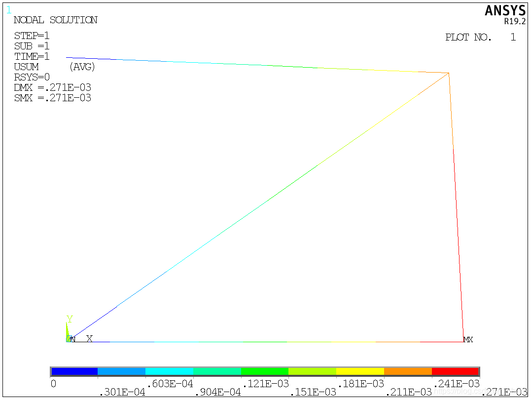

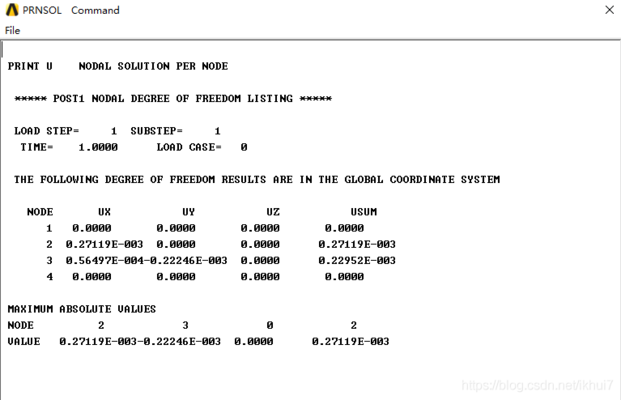

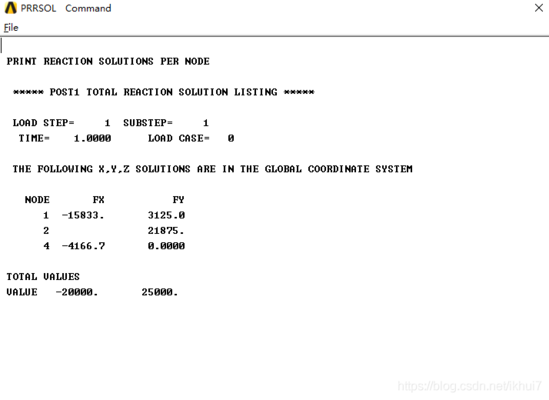

ANSYS 是一个集成多种工程分析的通用有限元分析软件,它可以处理结构、热、流体、电磁和声学问题。在桁架设计中,ANSYS可以用来进行复杂的结构分析和优化。例如,有案例提到使用MATLAB和ANSYS对四杆桁架结构进行有限元分析,并以管桁架结构总质量最小为目标函数,以强度、刚度、稳定性等为约束条件,分别运用Matlab与ANSYS对该桁架结构进行优化分析。

ABAQUS在桁架设计中的应用

ABAQUS 是另一个常用的有限元分析软件,它可以进行三维桁架的有限元分析。ABAQUS能够处理复杂的几何形状和材料行为,因此在桁架设计中也非常有用。虽然搜索结果中没有直接提到ABAQUS在桁架设计中的具体应用案例,但是有提到基于ABAQUS软件的三维桁架有限元分析的研究。

结论

综上所述,有限元软件如MATLAB、ANSYS和ABAQUS在桁架设计中都有广泛的应用。这些软件可以帮助工程师进行复杂的结构分析和优化,从而确保桁架的设计既安全又经济。通过这些软件,工程师可以模拟桁架在不同载荷下的行为,预测其性能,并据此进行设计改进。
