异形钢结构BIM技术应用案例（bim在异形钢结构项目中的应用）

玉树藏族自治州钢结构施工工程 4周前 ( 03-26 13:09 ) 689 抢沙发

异形钢结构项目在建筑行业中因其独特的设计而需要特殊的技术解决方案。BIM（建筑信息模型）技术在此领域提供了一种有效的工具，它允许设计师、工程师和施工团队在一个集成的三维模型中协同工作，从而优化设计、模拟施工过程并减少错误。本文将通过一个具体的案例研究，展示BIM技术如何被应用于一个复杂的异形钢结构项目中，包括从初步设计到施工阶段的详细应用。

异形钢结构BIM技术应用案例

项目背景

异形钢结构项目通常具有复杂的几何形状和特殊的结构要求，这使得传统的设计和施工方法难以满足项目的高标准需求。BIM（Building Information Modeling）技术作为一种先进的数字化工具，能够有效地处理复杂的设计和施工问题，因此在异形钢结构项目中得到了广泛应用。

BIM技术的应用

场地布置与规划

在异形钢结构项目的初期，BIM技术被用来进行场地布置和规划。通过建立三维模型，项目团队能够科学合理地规划与利用场地，节约施工场地的土地占用，减少施工材料的二次搬运。这不仅提高了施工效率，还为项目的顺利举办和绿色施工提供了有力支持。

结构建模与优化

对于异形钢结构，传统的二维图纸难以直观表现实际结构形状。通过BIM技术，项目团队能够建立精确的三维结构模型。例如，在游泳场馆结构建模过程中，BIM小组首先通过Revit建立跳台结构模型，然后测量计算出各构件模板尺寸数据，生成了跳台的材料下料、加固尺寸图表。这不仅提高了设计的准确性，还为现场施工提供了详细的技术指导。

碰撞检测与施工模拟

在钢结构深化设计时，BIM技术的碰撞检测功能能够提前发现设计中的冲突和问题。例如，在幕墙面积达到3万多平方米的项目中，BIM技术被用来创建幕墙表皮并进行优化与分割，确保幕墙的嵌板完全符合设计并达到规范要求。此外，通过BIM软件平台的碰撞检测功能，可以提前规避施工中可能出现的问题，减少返工，提高施工质量。

成本管理和进度控制

BIM技术还被用于成本管理和进度控制。通过BIM模型，项目团队能够快速提取工程量，为成本计划、业主报量、分包结算各阶段的成本管理提供准确数据支持。同时，BIM模型还可以用来标记构件的不同状态信息，根据已安装构件复核进度是否满足要求，从而及时发现并解决问题。

成功案例

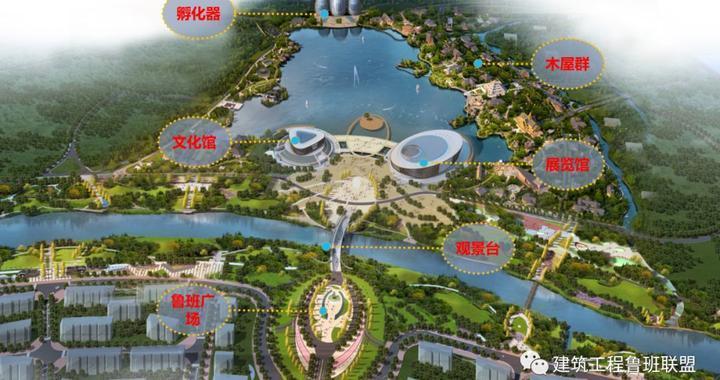

赣州南康家居特色小镇PPP项目

这是一个典型的异形钢结构BIM应用案例。该项目包括展览馆、文化馆、鲁班广场、观景台、木屋群及北山孵化器等组成部分。北山孵化器地下一层，地上由三栋塔楼组成，总用钢量约9000t，整体造型以鸡蛋为原型，通过曲面优化和比例拉伸，从远处眺望就像三枚破壳而出的金蛋。在这个项目中，BIM技术被广泛应用于场地布置、深化设计、进度管理、安全管理、成本管理等各项工作，取得了显著的效果。
