桁架机械手的工作原理介绍

桁架机械手是一种基于桁架结构设计的高精度、多自由度的自动化设备，其工作原理主要依赖于机械结构、控制系统和驱动系统的协同作用。桁架机械手的工作流程包括路径规划、运动控制和动作执行三个阶段。在这三个阶段中，路径规划阶段根据工件的位置和形状确定机械手的抓取路径；运动控制阶段则控制各个关节按照规划好的路径进行运动；而动作执行阶段则由工具末端的夹具或执行器完成具体的工作任务。，，桁架机械手的设计分析主要包括结构设计、运动学分析和动力学分析等方面。结构设计是桁架机械手设计的基础，其合理性直接影响到机械手的性能和可靠性。运动学主要研究机械手的位置、速度和加速度等运动参数，以及各个关节之间的相对运动关系；动力学主要研究机械手的受力和能量转换等动力学特性，以及动作控制和稳定性等方面的问题。，，桁架机械手的工作原理涉及到了多个学科领域的知识，通过精确的运动控制和高效的任务执行能力，为现代制造业提供了强大的技术支持。

桁架机械手的工作原理

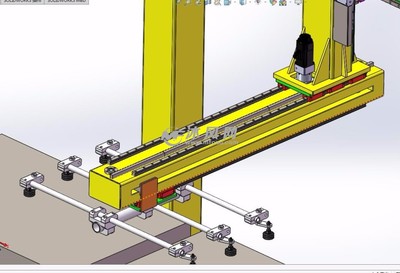

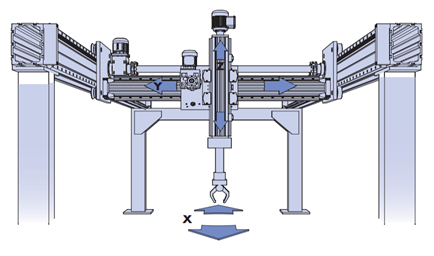

桁架机械手是一种基于直角X、Y、Z坐标系的自动工业设备，它可以调整工件的位置或实现工件的轨迹运动。它的主要组成部分包括结构框架、X轴部件、Y轴部件、Z轴部件、夹具和控制柜。以下是桁架机械手的工作原理的详细介绍：

结构组成

桁架机械手的结构框架主要由柱等结构件组成，其作用是把每个轴顶到相应的高度。X轴、Y轴和Z轴是桁架机器手的核心部件，其定义规则遵循笛卡尔坐标系。各轴总成通常由结构、导向、传动、传感器检测和机械限位五部分组成。

工作流程

桁架机械手的工作流程包括上料和下料两个主要过程。在上料过程中，桁架机械手根据数控机床的指令，下降到拾取工件的地方抓取工件，然后上升至桁架处，移动到机床上方，下降到机床卡盘处，打开夹具将工件放到卡盘内，机床卡盘收紧后，机械手Z轴回升到桁架处，发送机械手下料就绪的信号。在下料过程中，数控机床完成加工后，向桁架机械手发出下料指令，机械手下降到机床卡盘位置，闭合夹具夹住工件，卡盘松开后，机械手Z轴上升回到桁架处，按编程好的下料区方向移动，到达后下降将零件下料区，随后自行回到初始位，初始灯亮起。
