钢筋混凝土梁平法标注案例

聊城钢结构设计公司 1个月前 ( 03-22 ) 334 抢沙发
钢筋混凝土梁平法标注案例是建筑施工中常见的技术文件,它详细描述了梁的构造和材料。在平法标注案例中,首先需要确定梁的截面尺寸,包括梁的宽度、高度和厚度等。根据设计要求,选择合适的钢筋类型和直径,并将其按照一定的间距布置在梁内。将钢筋与梁的截面尺寸进行匹配,以确保梁的强度和稳定性。

钢筋混凝土梁平法标注案例

钢筋混凝土梁的平法标注是一种标准化的表达方式,用于在建筑施工图纸上清晰地标注梁的尺寸、配筋和其他相关信息。以下是根据提供的搜索结果,对钢筋混凝土梁平法标注的一个案例分析。

案例分析

梁的基本信息

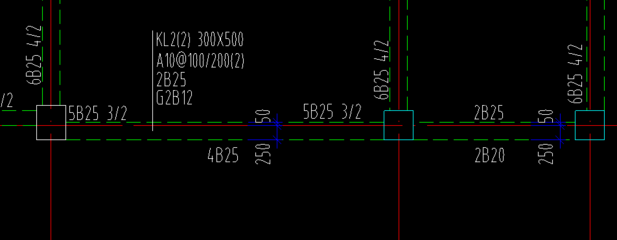

假设我们有一根框架梁,其编号为KL2(2A),表示这是框架梁、第2号、2跨、一端悬挑。

截面尺寸

梁的截面尺寸用bh表示,例如300×650表示梁宽300mm、梁高650mm。

箍筋配置

梁的箍筋配置包括钢筋级别、直径、加密区与非加密区的间距及肢数。例如,8@100/200(2)表示箍筋为直径8mm的钢筋,加密区间距为100mm,非加密区间距为200mm,均为2肢箍。

上部通长筋或架立筋

这项标注表示梁上部通长筋或架立筋的配置。例如,2Φ25表示梁上部只有两根直径为25mm的通长钢筋。又如2Φ25+(2Φ22),表示该梁上角部有两根25mm的通长筋和2根22mm的架立筋。

侧面纵向构造钢筋或受扭钢筋

当梁腹板高度hw≥450mm时,须配置纵向构造钢筋。此项注写值以大写字母G打头,接续注写设置在梁两个侧面的总配筋值,且对称配置。例如,G2Φ12指梁的两个侧面共配置2根φ12的纵向构造筋(腰筋),每侧各配一根。

梁顶面标高高差

这项标注表示梁顶面相对于某个基准面的标高高差。例如,-0.100表示梁上皮标高。

结语

以上是对钢筋混凝土梁平法标注的一个案例分析。在实际工程中,还需要考虑更多的细节和特殊情况,因此在进行平法标注时,应严格按照相关的国家标准和规范来进行。

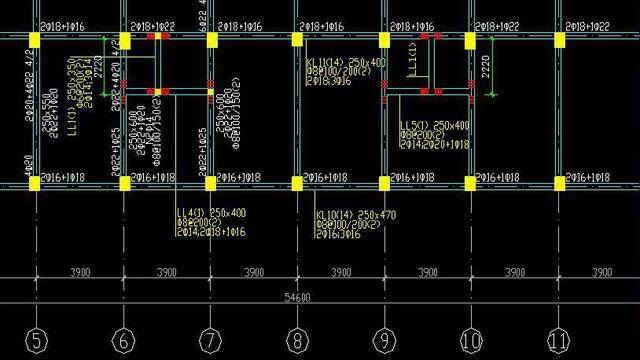

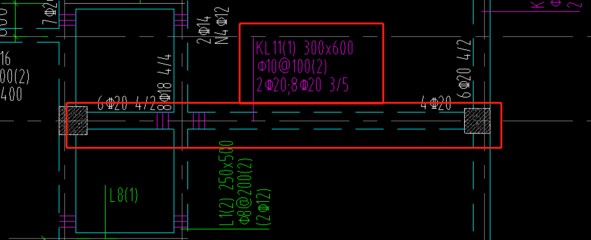

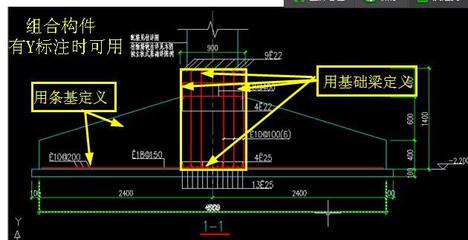

钢筋混凝土梁平法标注案例 建筑方案施工 第1张钢筋混凝土梁平法标注案例 建筑方案施工 第2张钢筋混凝土梁平法标注案例 建筑方案施工 第3张钢筋混凝土梁平法标注案例 建筑方案施工 第4张钢筋混凝土梁平法标注案例 建筑方案施工 第5张
