桁架设计中零杆的确定是确保结构稳定性和刚度的关键步骤。通过**刚度矩阵法**、**“L”形节点分析**等方法，可以有效地识别并处理桁架中的零杆。以下是对如何判断桁架中的零杆的具体分析：，，1. **零杆的基本定义**， - **无应力传递的杆件**：零杆是指那些在特定荷载下内力为零的杆件。， - **结构稳定性与刚度提升**：零杆的存在可以提高桁架的整体稳定性和刚度。，，2. **零杆的判定方法**， - **刚度矩阵法**：这种方法利用结构刚度矩阵来判断零杆，适用于复杂的桁架结构分析。， - **“L”型结点分析**：当两杆不共线且不受外力作用时，两者都为零杆；若其中一杆与外力共线，则该杆内外力相等，不计入零杆计算。， - **“T”形结点与“X”形结点分析**：在无外力作用下，连接三杆或四杆的结点中，若两杆共线，则同一直线上的两杆内力相等且性质相同。，，3. **特殊结点的零杆判定**， - **“L”形结点**：若两杆不共线且不受外力作用，则皆为零杆；若其中一杆与外力共线，则内力相等但性质不同。， - **“T”形结点**：无外力作用时，若两杆共线，则它们内力相等且性质相同。， - **“X”形结点**：无外力作用时，若两两杆件共线，则同一直线上的两杆内力相等且性质相同。，，4. **零杆的实际应用**， - **简化计算**：合理地移除零杆可以显著简化结构的受力分析和设计过程。， - **理论与实践的结合**：在理论受力分析中可以忽略零杆，但在实际操作中不能忽视
如何判断桁架中的零杆
判断桁架中的零杆可以通过以下几种方法：
应用节点法
- 两杆结点：若在一个节点上有两根杆件，且无载荷或其它约束力作用，则此二杆均为零杆。
- 三杆结点：若在一个节点上有三根杆件，且其中二杆共线，在此节点上同样无载荷或其它约束力作用，则不共线的杆必为零杆。

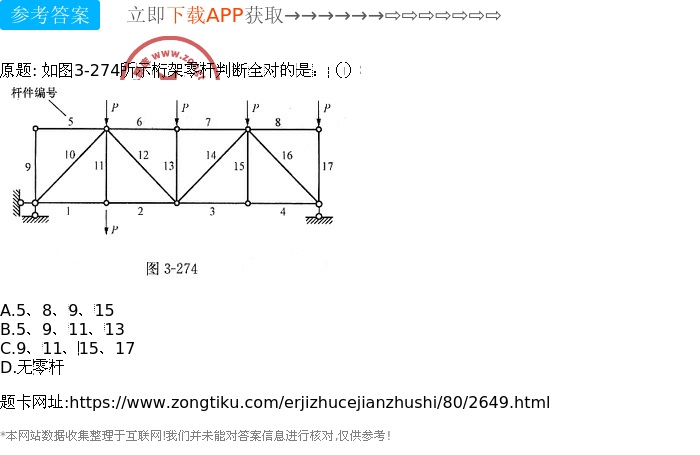

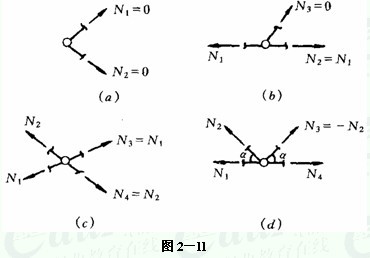

特殊结点的判断方法
- L形结点：不共线的两杆结点不受外力作用时，两杆皆为零杆；若其中一杆与外力共线，则此杆内外力相等，不与外力共线的一杆为零杆。
- T形结点：无外力作用的连接三杆的结点，若其中两杆在一直线上，则不共线一杆必为零杆，而共线的两杆内力相等且性质相同。
- X形结点：无外力作用的连接四杆的结点，若两两杆件共线，则同一直线上的两杆内力相等且性质相同。
- K形结点：四杆相交成对称K形的结点，无荷载作用时，两斜杆轴力异号等值。
对称性的利用
- 对称桁架在对称荷载作用下：对称轴上的K形结点若无荷载作用时，则该结点上的两根斜杆为零杆。
- 对称桁架在反对称荷载作用下：与对称轴重合或垂直相交的杆件为零杆。
综合方法
- 利用特殊节点判断零杆。
- 利用整体法与结点的平衡相结合判断零杆。
- 利用截面法判断零杆。
- 利用对称结构性质判断零杆。
- 利用假设法判断零杆。
以上方法可以帮助我们快速准确地判断桁架中的零杆，从而简化后续的分析计算。
