悬臂型钢梁与柱连接节点详图

悬臂型钢梁与柱连接节点是建筑结构设计中的关键部分，其设计必须确保结构的稳定性和安全性。在详图中，应详细标注各部件的尺寸、材料、连接方式等关键信息。还应包括节点的受力分析图，以展示在不同荷载作用下节点的应力分布情况。

概述

悬臂型钢梁与柱的连接节点是钢结构设计中的一个重要组成部分，它涉及到梁与柱之间的精确连接，以确保结构的整体稳定性和安全性。这种连接节点的设计需要考虑到多种因素，包括材料的选择、连接方式（如焊接或螺栓连接）、节点的抗震性能等。以下是根据提供的搜索结果，关于悬臂型钢梁与柱连接节点的一些详细信息。

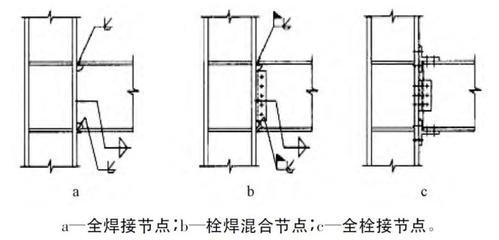

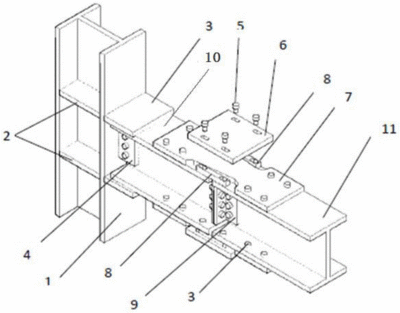

悬臂型钢梁与柱的连接节点可以通过不同的方式进行连接，主要包括焊接、螺栓连接以及栓焊混合节点。具体来说，梁翼缘、腹板与柱可以全部焊接，也可以是翼缘焊接而腹板螺栓连接，或者是全部螺栓连接。

对于有抗震性能要求的梁柱刚性连接，在遭遇罕见强烈地震时，应在构造上保证钢梁破坏先于节点破坏，保证梁柱节点的安全，即“强柱弱梁、强节点弱构件”的设计原则。这通常涉及到骨形连接、楔形盖板连接或外连式加劲板连接等构造措施。

在悬臂型钢梁与柱的连接节点中，需要注意构件的细节设计。例如，当工字形截面柱在弱轴方向与主梁刚性连接时，应在主梁翼缘对应位置设置柱水平加劲肋，在梁高范围内设置柱的竖向连接板，其厚度应分别与梁翼缘和腹板厚度相同。

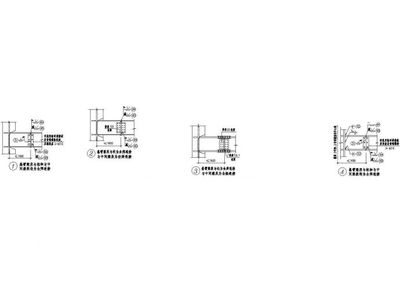

对于设计师来说，可以参考一些详细的图纸资源，这些图纸包含了钢梁与混凝土柱连接节点的详细构造。例如，土木在线资料库提供了多种钢梁与混凝土柱连接节点的详图，包括大跨度钢梁及混凝土梁与型钢柱梁柱节点详图等。

综上所述，悬臂型钢梁与柱的连接节点是一个复杂的设计问题，需要综合考虑连接方式、抗震性能和构件细节等多个方面。设计师可以通过参考相关的图纸资源来获取更多的设计灵感和技术细节。
