CAD软件在钢结构设计中的应用（天正软件钢结构设计自动化功能天正软件钢结构设计自动化功能）

天正软件的钢结构设计自动化功能，通过先进的计算机辅助设计（CAD）技术，极大地提高了设计效率和准确性。该软件支持多种钢结构构件的自动生成、材料属性的智能输入以及复杂的结构计算。用户只需输入基本的参数和约束条件，系统便能自动完成从初步设计到详细构造图的全过程，从而节省了大量的人力物力，并缩短了工程周期。天正软件还提供了强大的数据管理与分析功能，帮助设计师进行项目成本控制和风险评估，确保设计工作的顺利进行。

CAD软件在钢结构设计中的应用

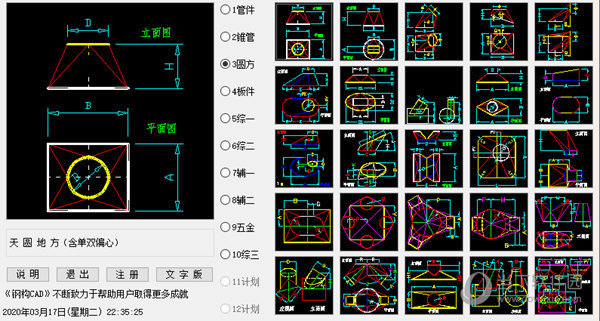

钢构CAD软件
- 钢构CAD是国内好用的钢结构施工程序，软件集合了十多种众多领先的程序，拥有会画图的五金手册、画型钢杆件、土建部分、数据运算、体面积计算、CAD画图通用程序等264个子程序，适用于所有要用到AutoCAD程序的、各类不同专业的工程师，帮助他们设计出更加有创意的CAD产品。其现有的210个子程序中，仅有钣金系列和钢梯支撑程序，未注册者在运行范围上有局部限制，其它众多通用、实用、独特、经典的程序均无任何功能、时间及次数等限制，是完全免费使用的。

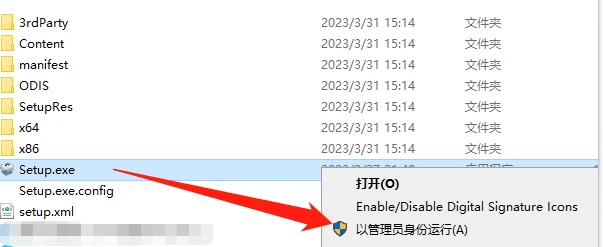

- 安装方法：所有AutoCAD版本均适用且仅需第一次进行安装操作。第一步，双击“钢构CAD安装程序”，将其文件安装到AutoCAD程序文件夹（如:D:ProgramFilesAutoCAD2008）内，不过在安装程序中的目标文件夹仅为预设，实际操作时应点“浏览”按钮选择正确的AutoCAD程序文件夹；第二步，安装程序自动激活运行AutoCAD程序（如未自动激活运行AutoCAD时，说明第一步中的AutoCAD程序文件夹未正确选择，此时可重新执行第一步），在命令行输入三个加号+++后回车，此时出现“钢构CAD加载程序”界面（如未出现“加载程序”界面时，说明第一步中的AutoCAD程序文件夹未正确选择，此时可重新执行第一步），按提示即可完成。同时要注意在安装《钢构CAD》之前，请先关闭正在运行的AutoCAD。
- 在一些特殊情况的处理：如果在第二步中执行完“钢构CAD加载”之后，在AutoCAD顶端工具栏中未出现“钢结构”时，应取消以下文件的只读属性:acad.mnu( 仅2000 - 5有)、acad.lin 、acadiso.lin 、acad.pat 、acadiso.pat 、acad.pgp ，以上文件位置，2000 - 4固定在其安装目录内，2005及其以上版本固定在C盘上。在AutoCAD2006及其以上版本，当加载菜单选择输入2006时，才会在顶部出现“钢结构”三下可下拉展开菜单，如加载菜单选择输入2008时，则不会在顶部显示“钢结构”三下可下拉展开菜单，但可调用活动工具栏而使整个AutoCAD程序界面更简洁，并且2006与2008两种菜单，随时都可以卸载后加载另一个菜单。如果要在“天正建筑”或“探索者”或“清华天河”程序中使用本程序，可打开AutoCAD安装目录内的acaddoc.LSP文件，并将其中最后一行《钢构CAD加载代码》(load"rqggcadcxjzvj.fas") 完整复制到《天正建筑》或《探索者》或《清华天河》文件夹内的acaddoc.LSP文件最顶部或最后一行即可。若其它程序已在AutoCAD安装目录中设置此文件时，同样将《钢构CAD加载代码》完整复制进去放在最后一行，合并为一个文件，则可互相兼容共享此文件，acaddoc.LSP的具体所在位置，可在电脑中用搜索即可找到。在多用户系统下，任何用户均能使用本程序下的程序，但要加载激活菜单则应再执行第二步：输入三个加号+++后回车。程序安装时，会自动备份当前AutoCAD用户的菜单、快捷命令、线型及填充图案文件，安装过程中，可以选择保留当前的快捷命令等设置，当使用后认为不习惯时可在“构”下选择“备份还原”，有选择地还原快捷命令等内容，AutoCAD中的外挂菜单不能备份及还原，可用加载应用程序重新加载，此类菜单与AutoCAD自身菜单无关。如按以上仍不能安装的，可删除AUTOCAD后重新安装(安装时只可变更盘符，其余均不要变更)，然后再安装本程序。有的因删除后仍有一些遗留的原文件，导致再安装后可能出现工具栏菜单未回到AUTOCAD原始状态，此种情况下，可在删除AUTOCAD后，再手动将原安装AUTOCAD的原文件夹删除后，再安装AUTOCAD即回到其原始状态，此时可选择是否安装钢构CAD。如以前已安装有低版本《钢构CAD》时，对AutoCAD2006及其以上版本，完成第一步后，CAD程序会自行激活运行即可，AutoCAD2000 - 2005，则要完成第一步和第二步，在此之前，请先备份你设置好的“我的图标栏.dwg、放样图标栏.dwg”等自己设好的DWG图形文件，待升级完成后再还原回去。AutoCAD安装目录内的acaddoc.LSP文件，是用于支持外挂程序的启动文件，《钢构CAD》只需在此文件中加入一行启动代码:(load"rqggcadcxjzvj.fas") 就可以正常运行程序了。
其他相关软件与CAD配合
- 在结构建模方面，可以采用Proe，UG，Catia，SolidWorks等三维软件来做，然后可以将模型导入到CAD相关软件中进行后续处理，网上有很多关于这些软件使用的教程，包括视频教程。
- 如果是做结构分析，可使用ansys，或是sap2000，sap84有限元分析软件来做，其中sap84是国产的，里面有很多设计符合中国人的思维方式，还有很多规范，比如地震载荷及风载荷等。ansys是很流行的有限元软件，可以在上述的Proe等三维软件中建模，然后导入到ansys中进行结构设计分析，结果较为准确。
- 贱人工具箱是一款免费的AutoCAD平台插件，包含了220多个实用小工具，支持AutoCAD以上的任何版本，只需加载即可使用，可辅助钢结构设计中的一些操作，例如通过其特定的工具来处理绘图过程中的细节问题等，其使用方法为：菜单工具 - 加载应用程序(或直接输入命令:appload)，点启动组里的内容…按钮 - 点添加…，找到工具箱，把工具箱添加到软件，关闭对话框，重启CAD，输入命令y或yy打开工具箱。
- 像天正、3D3s或PKPM等软件也常在钢结构设计中与CAD配合使用。例如天正软件比较方便，若有探索者软件，里面可以自动计算简支梁和连续梁的内力及配给，还可以自动生成图纸；PKPM可以建立模型(pk模型)，输入荷载，自动计算，生成所有想要的图形和计算书，经过一秒钟的图形装换，瞬间得到想要的结果。
