桁架节点法计算步骤是什么？

桁架节点法是一种计算桁架结构内力的方法，主要通过确定节点受力方向和杆件的正负号来进行计算。该方法在钢结构设计中被广泛应用，其目的是确保构件尺寸和材料的正确选择。以下是桁架节点法的计算步骤：，，1. **确定节点受力方向**：根据正负号法或箭头法，首先确定每个节点的受力方向。可以通过观察实际的受力情况来选择合适的正负号。，，2. **杆件正负号确定**：在确定节点受力方向的基础上，进一步确定杆件的正负号。这通常涉及到对杆件进行拉伸或压缩的操作，然后根据与节点的受力关系来确定杆件的正负号。，，3. **应用平面汇交力系平衡方程**：对于平面桁架，可以使用节点法来计算杆件的内力。这种方法将整个桁架视为一个整体，通过节点处的内力平衡方程来求解每个杆件的内力。，，4. **考虑截面平衡条件**：在某些情况下，还可以使用截面法来求解杆件的内力。这种方法通过选取一截面，并应用平面力系平衡条件来求出被截杆件的内力。，，桁架节点法是一种有效的计算桁架结构内力的方法。通过确定节点受力方向和杆件的正负号，并应用适当的计算方法，可以准确地计算出桁架结构的内力分布，为设计提供了重要的依据。

桁架节点法计算步骤

整体分析求支座反力（若有）
- 首先将桁架作为一个整体，根据桁架所受的外部荷载以及支座的约束情况，利用静力学平衡方程（如 $\sum F_{x}=0$ 、 $\sum F_{y}=0$ 、 $\sum M = 0$ ）求出支座的反力。这一步是为后续分析节点平衡做准备。例如在一些简单的桁架结构，如一端铰支一端滚轴支座的桁架，在竖向荷载作用下，通过 $\sum F_{y}=0$ 求出竖向支座反力，通过 $\sum M = 0$ 求出铰支座处的水平反力（如果有的话）等 $^{[3]}$ 。

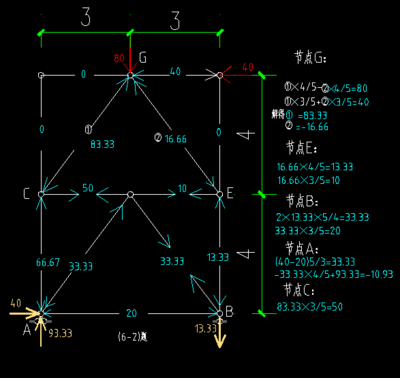

从只含两个未知力的节点开始分析
- 选取节点：选择一个合适的节点开始分析，一般先选择连接杆件较少且其中未知杆件内力个数不超过两个的节点。因为在平面汇交力系中，只能列出两个独立的平衡方程（ $\sum F_{x}=0$ 和 $\sum F_{y}=0$ ），所以最多只能求解两个未知力。
- 受力分析：将所选节点隔离出来，画出该节点的受力图。假设杆件内力为拉力（即内力方向背离节点），如果计算结果为负，则表示该内力为压力（即内力方向指向节点）。对于作用在节点上的外力（如荷载、支座反力等），按照实际方向画出 $^{[3][4]}$ 。
- 列平衡方程求解：根据平面汇交力系的平衡条件 $\sum F_{x}=0$ 和 $\sum F_{y}=0$ 列出平衡方程，然后联立求解方程得到未知杆件的内力。
依次分析其他节点
- 按照一定的顺序（如从桁架的边缘向内部）逐个选取节点进行分析。每分析完一个节点，就可以得到该节点相连杆件的内力，这些已知内力就可以作为后续节点分析中的已知力。重复步骤2中的受力分析和列平衡方程求解的过程，逐步求出桁架中所有杆件的内力。
校核计算结果（可选）
- 可以选取其他未用于计算的节点（或采用其他方法如截面法得到部分结果）进行校核。将已求得的杆件内力代入这些节点的平衡方程中，如果方程满足 $\sum F_{x}=0$ 和 $\sum F_{y}=0$ ，则说明计算结果是正确的（在计算精度范围内） $^{[3]}$ 。
