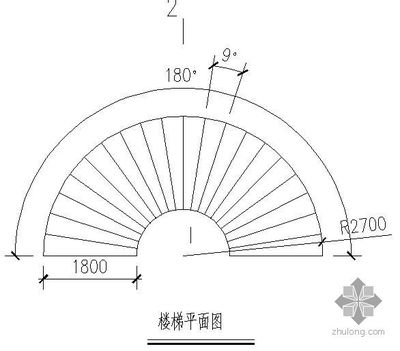

螺旋楼梯的绘制需要注意多个方面，以确保图纸的准确性和实用性。应确保楼梯的尺寸与实际相符，包括宽度、高度以及旋转角度。楼梯的转角处要精确绘制，以显示其独特的结构特点。还应标明楼梯扶手的位置和材质，以及楼梯的起始和结束位置。在绘制时，应注意保持线条清晰、准确，避免出现模糊不清的情况。为了方便阅读和施工，建议将楼梯平面图放置在适当的比例尺上。通过遵循这些注意事项，可以确保螺旋楼梯平面图既美观又实用，为设计和施工提供准确的参考依据。
一、尺寸标注方面
- 踏步尺寸
- 阶高应该在15 - 18厘米，阶面深度为22 - 27厘米，要准确标注，这关系到使用者上下楼的舒适度和安全性。
- 栏杆间距
- 栏杆之间的中心距离以8厘米为宜，不大于12.5厘米，标注此间距可避免小孩子把头从间隙处伸出去等危险情况发生。
- 扶手高度
- 扶手高度到腰部位置，85 - 90厘米，并且如果直径为5.5厘米较为合适时也可注明，这有助于提供稳定的扶持作用。
- 楼梯整体尺寸
- 如中柱旋转式楼梯，要标注其最小洞口尺寸（例如13001300MM，或者14001100MM等），整体的楼梯踏板长度小于1200毫米也要注明，还有最高一级踏步到天花板的高度应高于1.8米（若有特殊要求的净空高度也要标注准确）等，这对空间布局和使用有重要意义。
二、表达方法
- 层数表达
- 可以采用如底层梯段平面、一层梯段平面等方式来表达梯段平面，但要确保和建筑整体的层数表示相匹配，让人能清晰理解楼梯在建筑中的位置关系。
- 标高表示
- 用具体标高画详图或者在剖面图上标剖切符号（如1 - 1，2 - 2等）然后再画出对应面上的梯段，这种方法直观准确，但要确保标高数字准确无误，并且在不同视图之间相互对应准确。
三、构件标注
- 构件编号
- 框柱、TZ（梯柱）、TL（梯梁）、L（梁）、PB（平台板）等构件的编号要清楚明了，并且与其他相关图纸中的编号对应，方便施工人员识别不同构件。
- 构件表示
- 构件的表示类似平面布置图，例如梁的虚实线表示要正确，这样能准确体现构件的结构关系和空间位置关系。
- 平台板标注
- PB上要准确表示出标高（根据梯段平面的表达方法而定），同时上下的箭头及文字标注要准确，从而清晰地指示出楼梯的走向，若把PB上的钢筋画在梯段平面图上容易造成文字尺寸交织不便看图，可以另立表格说明平台板的编号、板厚以及配筋等内容。
四、安全性相关标注
- 部件光滑性
- 标注出楼梯部件应光滑、圆润，无突出、尖锐部分，对于有老人小孩的家庭，楼梯坡度要缓、旋转角度不能太大的特殊要求也可注明，这有助于提醒施工人员注意这些安全要点，避免使用者受伤。
- 防滑措施
- 若有要求楼梯踏板要做防滑措施（如防滑条、防滑垫、防滑凹槽等），在平面图上可以进行文字说明或者特殊标注，确保使用时的安全性，防止滑倒。
五、空间关系体现
- 临空与靠墙标注
- 如果楼梯一边临空，要标注出净宽不小于75厘米；两侧有墙时，标注净宽不小于90厘米，这有助于明确楼梯与周边建筑结构的空间关系，在建筑整体布局中有重要意义。
