桁架结构设计是工程和机械设计中的一种重要方法，其基本原理基于三角形几何形状构建支撑结构。桁架由垂直和水平杆件组成，这些杆件在内部形成交叉，以承受外部荷载并实现结构的稳定和安全。桁架的设计不仅涉及杆件的尺寸选择和材料选择，还包括节点分析、整体计算要求以及应用范围的广泛性。，，桁架的优势在于其能够适应复杂的载荷条件，通过合理的杆件布置和连接方式，使结构能够在水平方向上实现自我平衡，从而不对支座产生水平推力。桁架结构在公共建筑如厂房、展览馆、体育馆和桥梁等中的应用非常广泛，尤其是在大跨度的建筑中，桁架常作为屋盖结构使用，提高了空间的使用效率和建筑的整体美观性。，，桁架结构设计的基本原理是通过利用三角形的几何形状来构建一个或多个支撑结构，并通过合理的杆件布置和节点分析来实现结构的承载力和稳定性。这种设计方法具有广泛的应用前景和重要的工程价值，是现代结构工程中不可或缺的重要组成部分。

桁架结构设计的基本原理

桁架结构是一种由杆件通过节点连接而成的结构体系，广泛应用于桥梁、建筑屋盖和其他大跨度结构中。其设计基本原理主要包括以下几个方面：

1. 结构类型及特点

平面桁架

节点和杆件均在同一平面内，构造简单，传力明确。适用于中小跨度的结构。

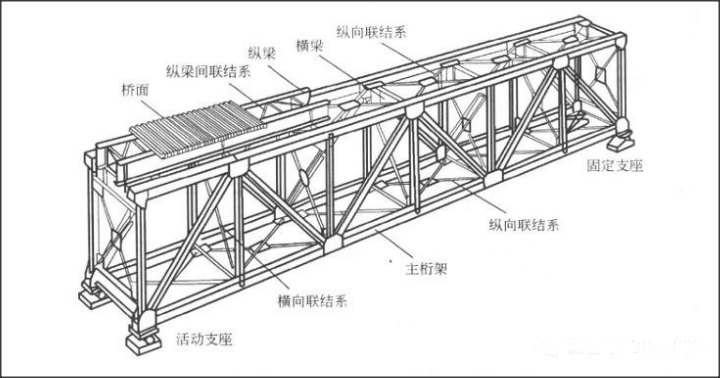

空间桁架

节点和杆件不在同一平面内，空间刚度大，整体稳定性好。常用于大跨度或复杂形状的屋盖结构。

简支桁架与连续桁架

简支桁架构造简单，传力明确，但跨中弯矩较大，需设置较大的高度或采取加强措施。连续桁架内力分布较均匀，材料利用率高，但构造较复杂。

2. 荷载分析与计算

荷载分类

• 永久荷载：包括结构自重、屋面及墙面材料重量等。
• 可变荷载：包括雪荷载、风荷载、人员活动荷载等。
• 偶然荷载：包括地震作用、撞击力等。

内力分析

可采用力法、位移法等方法进行分析，求得各杆件的内力。内力组合需考虑荷载传递路径和支撑条件，可采用有限元等方法进行分析。

3. 截面选择与优化

根据内力计算结果和杆件受力特点，选择合适的截面形状和尺寸。对所选截面进行强度、刚度、稳定性等方面的验算，确保满足设计要求。根据实际需要进行截面优化。

4. 施工工艺与质量控制

制作与安装

包括材料采购、加工设备准备、施工图纸会审等。按照设计要求进行钢材切割、焊接、矫正等工序，形成钢桁架构件。将制作好的钢桁架构件运输至施工现场，进行吊装、定位、校正等安装工作。

质量检查与验收

进行质量检查、验收，合格后交付使用。选用符合设计要求的钢材，严格控制加工精度和焊接质量。采用合理的焊接工艺和焊接材料，确保焊缝质量和强度满足设计要求。

5. 特殊考虑

预起拱度

为了消除桁架可见的挠度，不论木桁架或钢木桁架，皆应在制造时预先向上起拱。起拱度通常取为桁架跨度的1/200。

节间划分

根据荷载、跨度及所用木材强度设计值的大小进行节间划分，充分利用上弦的承载能力。对于无下弦荷载的钢木桁架，应尽量扩大下弦的节间长度，减少下弦节点数。

自重估算

桁架自重一般可按经验公式估算，由于桁架自重在全部荷载中所占的比率很小，故当设计完毕后桁架的实际自重与按上式所估算的自重略有出入时，一般不必进行重算。

荷载组合

荷载组合应遵照现行《结构荷载规范》第3.2.3及3.2.5条有关规定，当仅有恒荷载或恒荷载产生的内力超过全部荷载所产生的内力的80%时，应遵照表3.4.4注1。

以上是桁架结构设计的基本原理，涵盖了从结构类型选择到具体施工工艺的各个方面，旨在确保结构的安全性、经济性和美观性。
