钢结构探伤常见缺陷案例

娄底钢结构设计公司 1周前 ( 03-16 23:00 ) 630 抢沙发
钢结构探伤是确保建筑和工程结构安全的关键过程。通过使用射线探伤检测技术,可以有效地发现材料内部的裂纹、孔洞、夹杂物等缺陷,从而评估其承载能力和耐久性。焊缝中的常见缺陷包括气孔、夹渣、未焊透、未熔合和裂纹等,这些缺陷对结构的强度和稳定性有显著影响。超声波检测主要用于探测内部缺陷,如裂纹、孔洞、夹渣等,但操作中需注意标准试件与对比试件的选择以及表面耦合补偿的准确性,以确保检测结果的有效性和准确性。

钢结构探伤常见缺陷案例

钢结构探伤是为了确保钢结构的安全性和可靠性,通过无损检测技术来发现和评估材料或结构中的缺陷。以下是钢结构探伤中常见的几种缺陷案例及其描述:

1. 气孔

气孔是在焊接过程中,由于气体未能完全逸出而在焊缝中形成的空穴。这些空穴可能是单独存在的,也可能是密集的。气孔的超声波探伤波形通常是单缝且稳定,而密集气孔则会出现一簇反射波,波高随气孔大小而变化。气孔的存在不仅破坏了焊缝金属的致密性,还会减少焊缝的有效截面积,降低机械性能。防止气孔的措施包括按规定温度烘干焊材、清理焊丝、选择合适的焊接参数等。

2. 夹渣

夹渣是指在焊缝中残留的固体杂质,可能以点状或条状出现。点状夹渣的回波信号与点状气孔相似,而条状夹渣的回波信号多呈锯齿状,波幅不高。夹渣的产生可能是因为焊接电流过小、速度过快,导致熔渣来不及浮起,或者是因为坡口和各层焊缝清理不干净。防止夹渣的措施包括正确选用焊接电流、清理坡口和焊材等。

3. 未焊透

未焊透是指焊缝与母材之间未完全融合,这种缺陷会导致反射率高,波幅也较高。在焊缝两侧探伤时,均能得到大致相同的反射波幅。未焊透不仅降低了焊接接头的机械性能,还在未焊透处形成应力集中点,可能导致裂纹。产生未焊透的原因可能是坡口间隙太小、焊接电流太小或运条速度过快等。防止未焊透的措施包括合理选用坡口型式、装配间隙和采用正确的焊接工艺等。

4. 未熔合

未熔合是指焊缝与母材之间或焊缝层间未完全熔化结合。超声波探伤时,探头平移时波形较稳定,但两侧探测时反射波幅可能不同,有时只能从一侧探到。未熔合的产生可能是因为坡口不干净、焊速太快、电流过小或过大等原因。防止未熔合的措施包括正确选用坡口和电流、坡口清理干净、正确操作防止焊偏等。

5. 裂纹

裂纹是一种危险性极高的缺陷,它不仅降低焊接接头的强度,还会因裂纹末端的尖锐缺口引起应力集中,成为结构断裂的起源。裂纹的超声波探伤波形特点是回波高度较大,波幅宽,会出现多峰,探头平移时反射波连续出现波幅有变动,探头转动时,波峰有上下错动现象。裂纹的产生可能与材料缺陷、应变集中等因素有关。

6. 应力集中

应力集中是指由于钢结构中的孔洞、缺口、截面突变等导致的局部高峰应力现象。这些部位在荷载作用下会产生局部高峰应力,而其他部位应应力较低且分布不均匀。应力集中会降低钢材抗脆性断裂的能力,增加脆性断裂的风险。预防应力集中的措施包括合理设计结构、避免尖锐的几何形状变化等。

以上就是钢结构探伤中常见的几种缺陷案例。这些缺陷可能会对钢结构的安全性和可靠性造成严重影响,因此在实际工程中需要通过无损检测技术及时发现并采取相应的处理措施。

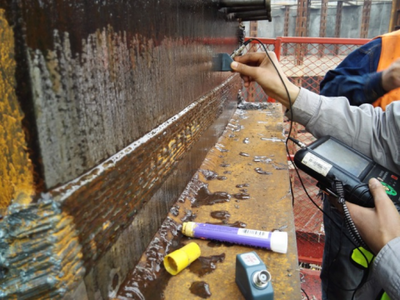

钢结构探伤常见缺陷案例 结构桥梁钢结构施工 第1张钢结构探伤常见缺陷案例 结构桥梁钢结构施工 第2张钢结构探伤常见缺陷案例 结构桥梁钢结构施工 第3张钢结构探伤常见缺陷案例 结构桥梁钢结构施工 第4张钢结构探伤常见缺陷案例 结构桥梁钢结构施工 第5张
