摘要：本文探讨了空心板钢筋构造图的阅读方法及其施工注意事项。通过分析钢筋构造图，可以了解空心板的受力情况和钢筋布置。施工时应注意钢筋的连接方式、混凝土浇筑顺序和养护措施。还应遵循设计规范，确保结构安全和质量达标。正确解读钢筋构造图并严格遵守施工要求对于保证空心板工程质量至关重要。
一、空心板钢筋构造图识读的基础
（一）了解图纸构成部分
- 空心板构造图主要表达板的外部形状与尺寸，它由半立面图、半平面图、断面图及铰缝钢筋施工大样图组成；钢筋构造图主要表示钢筋布置情况，一般应包括表示钢筋布置情况的投影图（立面图、平面图、断面图）、钢筋详图（即钢筋成形图）、钢筋数量表等内容。
（二）明确钢筋表示规则
- 钢筋的线条表示：在钢筋结构图中，一般规定钢筋用粗实线表示，钢箍用中实线表示，构件轮廓用细实线。这样可以区分不同的结构元素。
- 钢筋的标注：标注钢筋的根数和直径时，“d”表示钢筋的直径，单位为mm；“Φ”表示钢筋等级直径符号；“n”表示钢筋的根数。标注钢筋的种类、直径和相邻钢筋的中心距离时，“s”表示相邻钢筋的中心距离，单位为mm；“@”表示相等中心距离符号。
二、从不同视图识读空心板钢筋构造图
（一）立面图和平面图
- 确定板的尺寸：可以从立面图和平面图中读取空心板的长度、宽度等外部尺寸信息，如某空心板在平面图中显示其横向尺寸（宽度），在立面图中显示纵向尺寸（长度），并且可能会标注出板两端接头缝的预留情况等尺寸信息。
- 了解钢筋分布的大致位置：能够看到钢筋在板平面和立面上的大致布局走向，比如纵向和横向钢筋是如何排列分布的，但具体的钢筋形状和细节需要结合其他视图进一步明确。
（二）断面图

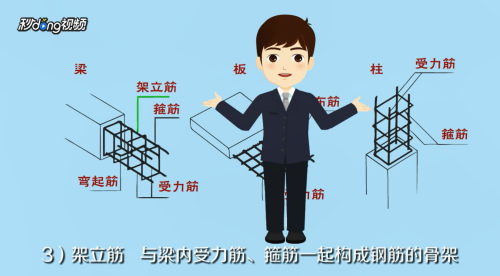

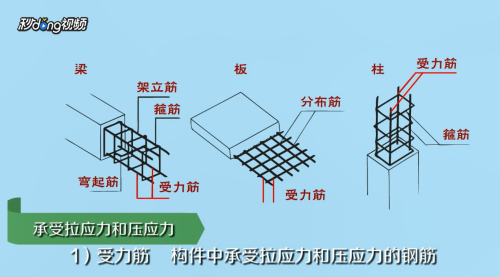

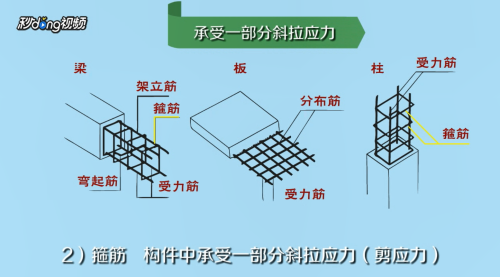

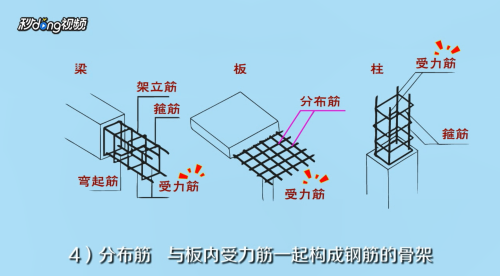

- 明确钢筋层次关系：可以清晰地看到不同编号钢筋在板的不同位置（如上下层等）的分布情况。例如，在某个断面图中能看出受力筋、架立筋等不同功能钢筋的相对位置关系，像①、②、③号为受力筋，④号是架立筋，在断面图中可以明确它们之间的上下关系。
- 确定保护层厚度：通过断面图结合相关标注，可以确定钢筋到构件边缘的距离，即保护层厚度。如在某空心板的断面图中，可以看到板上下及两侧的保护层厚度数值。
（三）钢筋详图（钢筋成形图）
- 钢筋形状细节：清楚地看到每根钢筋具体的形状，包括是否有弯折、弯钩以及弯折的位置和角度等信息。例如，某根钢筋的单根长度以及两端的弯钩形式（是直角形弯钩还是半圆形弯钩），还有各段弯折的尺寸都可以从钢筋详图中获取。
- 钢筋规格：可以准确得知每根钢筋的直径、长度等规格信息，以便于核对钢筋的实际使用情况是否符合设计要求。
（四）钢筋数量表
- 核对钢筋数量：依据钢筋数量表来核对各个编号钢筋的实际数量，确保施工中使用的钢筋数量与设计一致。例如，通过数量表可以知道某一孔空心板需要某种编号钢筋的总根数等数量信息。
- 辅助材料计算：对于编制工程预算和组织材料采购非常重要，不仅能确定钢筋的用量，还能结合其他信息（如混凝土用量等）来全面规划工程材料的供应。
空心板钢筋构造图绘制技巧
钢筋标注符号含义详解
钢筋混凝土保护层标准
空心板钢筋施工注意事项
