钢筋桁架楼板(钢筋桁架楼板在现代建筑中的应用)

赤峰钢结构设计 2小时前 00:56:01 236 抢沙发
钢筋桁架楼板是一种在现代建筑中广泛应用的结构形式,它通过在楼板上铺设钢筋桁架来支撑整个楼层,从而实现楼板的自承重。这种结构具有承载力强、抗震性能好、施工速度快等优点,因此在高层建筑、大跨度空间等场合得到了广泛的应用。

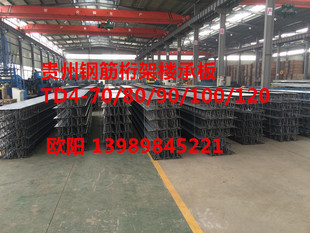

钢筋桁架楼板(钢筋桁架楼板在现代建筑中的应用) 钢结构钢结构螺旋楼梯施工 第1张

钢筋桁架楼板概述

钢筋桁架楼板是一种在现代建筑中广泛应用的新型建筑材料,它通过将楼板中的主要受力钢筋在工厂内加工成钢筋桁架,再将钢筋桁架与镀锌钢板焊接成一体,形成了一种组合结构体系。这种楼板不仅提高了施工效率,还具有良好的结构性能和环保特性。

钢筋桁架楼板的定义和组成

钢筋桁架楼板,也称为钢筋桁架模板,主要由钢筋、桁架和楼承板组成。这种楼板在压型楼承板的基础上进行了改进,通过在工厂内采用专用设备加工成钢筋桁架,再将钢筋桁架与镀锌钢板焊接成一体,形成了组合结构体系。

主要组成部分

  • 上弦钢筋:位于楼板的上方。
  • 下弦钢筋:位于楼板的下方。
  • 腹杆钢筋:连接上弦和下弦,增强结构稳定性。
  • 底模:在施工阶段代替传统模板,与钢筋桁架共同承担楼板混凝土自重及施工荷载。
  • 支座钢筋:用于连接楼承板与钢梁或其他支撑结构。

施工方法和流程

钢筋桁架楼板的施工方法包括以下几个关键步骤:

施工顺序

  1. 根据施工图起始位置向一个方向铺设钢筋桁架楼承板,最后处理边角部分。
  2. 楼板铺设前,应按图纸所示的起始位置放设铺板时的基准线。
  3. 楼板连接采用扣合方式,板与板之间的拉钩连接应紧密,保证浇筑混凝土时不漏浆。
  4. 钢筋桁架楼承板就位之后,应将其端部的竖向钢筋及底模与钢梁点焊牢固。
  5. 待铺设一定面积之后,必须及时绑扎板底钢筋,以防止钢筋桁架侧向失稳。
  6. 板端及板边与梁重叠处,不得有缝隙。
  7. 附加钢筋工程及管线敷设。
  8. 边模板安装,安装时,将边摸板紧贴钢梁面,边摸板与钢梁表面每隔300mm间距点焊长25mm、高2mm的焊缝。
  9. 安装验收,包括型号、焊接质量、钢筋长度及排列间距等。

施工注意事项

  • 严禁人员穿行在钢筋桁架楼承板施工楼层的下方。
  • 钢筋桁架楼承板铺设时必须做到随拆包装随铺,严禁散板无固定及用桁架楼承板作临时铺设。
  • 严禁在未固定或未按设计要求搭设临时支撑的桁架楼承板上行走。
  • 特别需要注意动火切割位置处的周边及下方清理检查,防止火险发生。

钢筋桁架楼板的优点和应用领域

钢筋桁架楼板具有多项优点,使其在现代建筑中得到了广泛应用:

优点

  • 无需搭设脚手架,现场钢筋绑扎工作量少。
  • 提供多个工作平台,可立体施工。
  • 底模利用率高达95%以上。
  • 降低建筑层高,减轻自重,节省成本。
  • 可设计为双向受力楼板
  • 上下层钢筋保护层厚度得到保证
  • 减少裂缝宽度,改善楼板使用性能。
  • 有利于建筑物抗震
  • 隔声性能优越
  • 具有可靠的耐火性能
  • 无需防腐处理
  • 环保

应用领域

钢筋桁架楼板已被广泛用于多层厂房、多层及高层钢结构楼宇、各种不规则楼面、各类预制板、高速铁路等结构和建筑领域。

安装质量和安全注意事项

为了保证钢筋桁架楼承板的安装质量和施工人员的安全,需要注意以下几点:

质量保证措施

  • 每个部位钢筋桁架楼承板的型号应符合设计要求。
  • 支座竖筋及板边是否与钢梁焊接牢固。
  • 钢筋长度及排列间距应符合规范。
  • 检验栓钉焊接质量、数量及间距。
  • 板边是否有漏浆可能。
  • 钢筋桁架楼承板与剪力墙的连接是否牢固。
  • 临时支撑情况是否满足要求。

安全注意事项

  • 严禁人员穿行在钢筋桁架楼承板施工楼层的下方。
  • 钢筋桁架楼承板铺设时必须做到随拆包装随铺,严禁散板无固定及用桁架楼承板作临时铺设。
  • 严禁在未固定或未按设计要求搭设临时支撑的桁架楼承板上行走。
  • 特别需要注意动火切割位置处的周边及下方清理检查,防止火险发生,必须配备有效灭火设备并由专人巡视。

常见问题和解决方案

在使用钢筋桁架楼板的过程中,可能会遇到一些常见问题,以下是一些常见的解决方案:

漏水问题

  • 支座分布间距过大,造成受力不均,从而产生变形造成漏水。
  • T型支座安装时与领条不垂直,造成铝镁锰屋面板之间间隙过大从而漏水。
  • 工地工人操作收边机不熟练导致手边没有收好从而导致漏水。

通过以上措施和方法,可以有效保证钢筋桁架楼承板的施工质量和使用性能,使其在现代建筑中发挥更大的作用。
