桁架楼板是一种现代建筑结构，它通过使用金属或木材制成的梁和柱来支撑楼板。这种结构的优点是能够提供更大的空间和更好的隔音效果，同时也可以减轻建筑物的重量。与传统的混凝土楼板相比，桁架楼板的成本较高，但长期来看，其维护成本较低，且由于其耐用性，可以延长建筑物的使用寿命。桁架楼板的施工速度也相对较快，因为它不需要像传统混凝土楼板那样进行复杂的浇筑过程。
桁架楼板图片大全
概述

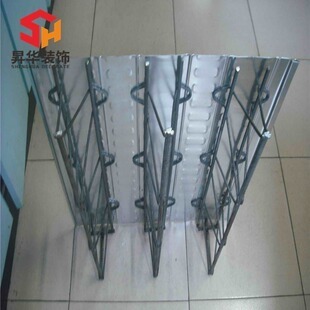

桁架楼板是一种新型的建筑结构形式，它结合了钢筋桁架和楼承板的优点，具有施工速度快、受力性能好、经济性好等特点。桁架楼板通常由钢筋桁架和镀锌钢板组成，钢筋桁架在工厂内预制，现场只需布置横向分布筋和连接筋，大大减少了钢筋绑扎工作量，提高了施工效率。
桁架楼板的应用
桁架楼板由于其独特的结构特点，被广泛应用于多层厂房、多层、高层、超高层钢结构楼宇、各种不规则楼面、各类预制板、高速铁路等结构和建筑领域。
桁架楼板的性能优势
桁架楼板的性能优势主要包括以下几个方面：
- 施工速度快：桁架楼板直接支承在钢梁或混凝土梁上，本身既是混凝土楼板的受力钢筋，也是施工脚手架更是混凝土楼板的模板，节省了搭设脚手架和支模板的时间。
- 受力性能好：混凝土楼板的自重完全由钢筋承受，不在混凝土内产生拉应力，使用阶段负弯矩区和正弯矩区混凝土拉应力显著降低，裂缝宽度减小，镀锌钢板的存在避免了楼板下面的暴露裂缝，改善了楼板的使用性能和耐久性。
- 经济性好：桁架楼板下表面平整美观，无需型压板肋和波纹，镀锌板展开面积利用率达到96%，厚度仅需0.5mm。与厚度为0.8～1.2mm的普通压型钢板相比，改变了压型钢板的用途，仅作为楼板施工阶段的摸板，减少了钢板厚度和镀锌层厚度，单位面积楼板钢板用量少，降低了成本，具有更好的经济性。
桁架楼板的图片资源
虽然我无法直接提供图片，但您可以参考以下网站获取桁架楼板的相关图片：
- 土木在线（ ），该网站提供了多种CAD钢筋桁架楼承板图集，包括设计说明、构造详图、平面布置图等，可供设计师下载参考。
通过这些资源，您可以详细了解桁架楼板的设计和构造，以及它们在实际工程中的应用情况。
