砌体加钢筋(砌体加钢筋的抗震设计方法)

吕梁钢结构施工工程 4周前 ( 03-08 01:51 ) 1115 抢沙发
砌体加钢筋是一种常见的抗震设计方法,它通过在砌体结构中加入钢筋来提高结构的强度和刚度。这种方法主要应用于建筑物的墙体、楼板和基础等部位,以提高其抵抗地震的能力。在砌体加钢筋的设计过程中,需要考虑到钢筋的类型、数量、布置方式以及与砌体的连接方式等因素。还需要对建筑物进行详细的地震影响分析,以确保设计方案的合理性和有效性。

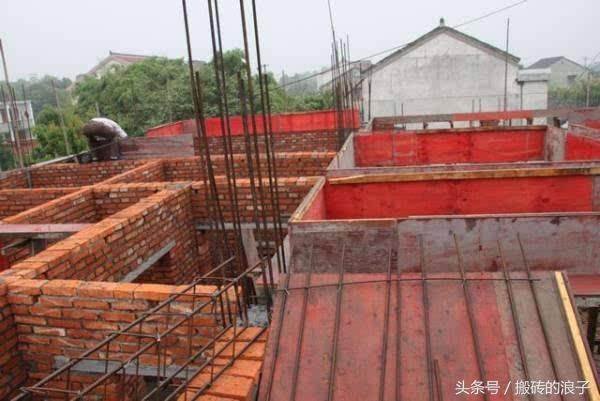

砌体加钢筋(砌体加钢筋的抗震设计方法) 建筑消防施工 第1张

一、砌体加钢筋的含义

砌体加钢筋是指在砌体结构中添加钢筋以增强砌体的性能,如整体性、承载能力和抗震能力等。例如在砖砌体与构造柱或混凝土框架结构相交处设置的拉结筋,其目的是加强墙和混凝土的整体性,提高抗震效果,这就是砌体加钢筋的一种常见形式。

二、砌体加钢筋的重要性

  • 增强结构整体性
    • 在砌体结构中加入钢筋,可以使砌体的各个部分更好地协同工作。比如在墙体的转角处、交接处等设置拉结筋,就像给砌体结构加上了“纽带”,把不同部分连接在一起,防止墙体在受力时出现分离或错位现象,从而增强了砌体结构的整体性。
  • 提高承载能力
    • 对于承受较大荷载的砌体结构,单纯依靠砌体材料自身的强度可能无法满足要求。钢筋具有较高的抗拉强度,将其加入砌体中,可以承担一部分拉力,分担砌体承受的荷载,从而提高砌体结构整体的承载能力。
  • 提升抗震性能
    • 在地震等自然灾害发生时,砌体结构容易受到破坏。加入钢筋后,能够增加砌体结构的延性,使结构在地震作用下有更好的变形能力,吸收和耗散地震能量,减少墙体开裂、倒塌等破坏情况的发生,提高建筑物的抗震能力。

三、砌体加固钢筋含量的确定

  • 根据墙体类型确定
    • 不同类型的墙体对钢筋含量有不同的要求。例如,砖墙的钢筋含量一般要控制在1% - 2%之间;而混凝土墙体的钢筋含量一般要控制在1.5% - 3%之间。
  • 根据抗震等级确定
    • 抗震等级越高,所需的钢筋含量越大。在高地震烈度区,建筑物的抗震等级至少为7度时,钢筋含量需要达到3%以上。
  • 根据结构形式确定
    • 不同的加固方式和结构形式对钢筋含量的要求也不同。例如,局部加固时钢筋含量可以比整体加固少;对于外挂钢板加固结构而言,钢筋含量也需要相应调整。

四、砌体加钢筋的常见设置方式

  • 拉结筋设置
    • 在《砌体工程施工质量验收规范》中,对砌入墙内拉结钢筋有着严格规定,包括拉墙筋的规格、数量、间距以及长度等方面。拉结筋通常用直径6毫米细钢筋制成,多用在砖墙的L转角和T字转角处,每隔500毫米放一层,每层每125毫米宽度范围内放一根,长度按规范要求设置。拉结筋砌到墙内、摆在砖层中起到连接砌体、防止开裂等作用。
  • 窗台压顶钢筋设置
    • 为防止或者减轻房屋底层墙体裂缝,可采取在底层的窗台下墙体灰缝内设置3道焊接钢筋网片或者2根直径6毫米的钢筋,并深入两边窗间墙内不小于600mm;或者采用钢筋混凝土窗台板,窗台板两边嵌入墙内不少于600mm的方式,其中的钢筋设置就是砌体加钢筋在窗台部位的体现。

五、砌体加钢筋与植筋的区别

  • 概念不同
    • 砌体加钢筋:是在砌体结构里直接设置钢筋的一种加固方式,例如在砌体灰缝里设置钢筋或者在砌体与混凝土结构相交处设置拉结筋等。
    • 植筋:是一种后锚固技术,对于框架或剪力墙结构,当柱和砼墙已浇好,墙的加筋想和它连接时,就在柱或墙上钻孔,然后把钢筋用结构胶锚固在里面。
  • 施工工艺不同
    • 砌体加钢筋:如果是砖混结构先砌墙再浇构造柱的情况,加筋可以随砌随放;如果是采用预埋件的形式,就需要布置加筋预埋件,并将加筋焊接到预埋件上。
    • 植筋:需要先在柱或墙上钻孔,清理孔洞后注入结构胶,再将钢筋插入孔洞并固定,等待结构胶固化,使钢筋与混凝土结构有效连接。
  • 适用范围有所差异
    • 砌体加钢筋:广泛应用于砌体结构的各类加固情况,如增强砌体结构的整体性、提高墙体的承载能力等,尤其是在新建砌体结构中设置拉结筋等情况。
    • 植筋:更多用于既有建筑的改造加固工程,例如在对已有框架结构或剪力墙结构建筑进行墙体改造、增加构造柱等情况时,采用植筋技术来连接新老结构。

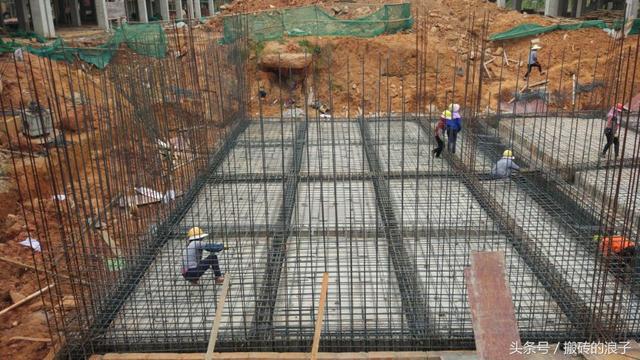

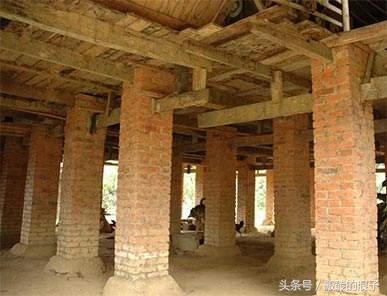

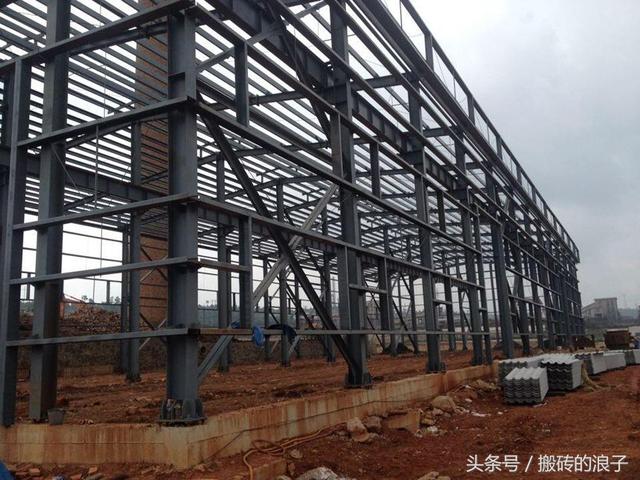

砌体加钢筋(砌体加钢筋的抗震设计方法) 建筑消防施工 第2张砌体加钢筋(砌体加钢筋的抗震设计方法) 建筑消防施工 第3张砌体加钢筋(砌体加钢筋的抗震设计方法) 建筑消防施工 第4张砌体加钢筋(砌体加钢筋的抗震设计方法) 建筑消防施工 第5张

砌体加钢筋的施工难点

砌体加固钢筋含量标准

砌体加钢筋与植筋成本比较

砌体加钢筋的抗震设计方法
