三角钢架是一种常用的钢结构桁架，广泛应用于桥梁、高层建筑和工业设施等。在施工过程中，为确保安全，必须采取一系列措施。要确保三角钢架的质量和规格符合设计要求，并进行严格的质量检查。施工人员需接受专业的培训，掌握正确的操作方法和安全意识。施工现场应设置明显的警示标志，并配备必要的安全防护设备，如安全帽、安全带和防护栏杆等。施工过程中要遵循“先安装后拆除”的原则，避免因操作不当导致事故。定期对三角钢架进行检查和维护，确保其安全可靠地承载重量。

以下是一个钢结构桁架施工方案的内容：

一、施工前准备

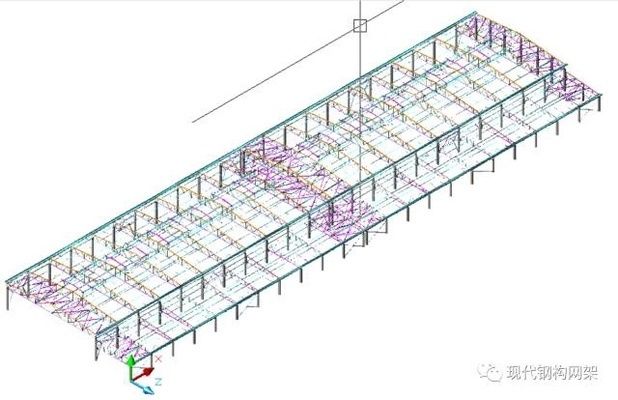

施工图纸确认
- 施工图纸是钢结构桁架施工的依据，施工团队必须对图纸进行深入细致的研究和确认。要准确把握桁架结构的各项尺寸，包括桁架的长度、高度、杆件的规格等；明确桁架在建筑中的位置，如与其他结构的相对位置关系；清楚桁架的构造细节，例如节点的连接方式等。这有助于确保施工过程严格按照设计要求进行，避免施工错误而导致的结构安全问题和返工情况。
钢构件及材料准备
- 根据施工图纸，精确计算所需的钢构件数量和规格。准备主梁、次梁、支撑杆等钢构件，保证其质量符合相关的建筑钢材标准。对进场的钢构件进行严格的验收，检查其外观是否有变形、锈蚀等缺陷，核对其型号、规格是否与设计要求一致。同时，准备好焊接材料、螺栓等辅助材料，焊接材料要根据钢材的材质选择合适的型号，螺栓要保证其强度等级满足连接要求。
施工场地准备
- 确保施工场地平整，为桁架的拼装和吊装创造良好的作业条件。清理场地内的杂物和障碍物，规划好钢构件的堆放区域，根据安装顺序合理安排堆放位置，方便起吊作业。同时，要考虑场地的承载能力，如果场地土质较软，可能需要进行地基处理，以防止在桁架拼装和吊装过程中发生地面沉降。
设备准备

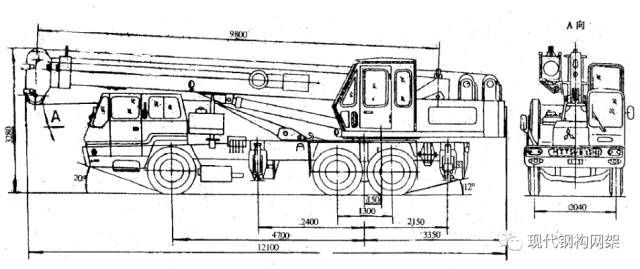

- 根据桁架的重量和安装高度，选择合适的吊装设备，如汽车吊、塔吊等。对吊装设备进行全面的检查和维护，确保其性能良好、运行安全可靠。例如检查汽车吊的起重臂、钢丝绳、吊钩等部件是否存在磨损、变形等情况。此外，还需要准备测量仪器，如经纬仪、水准仪等，用于桁架安装过程中的定位和标高测量。
安全措施制定
- 对施工现场进行全面的安全评估，识别潜在的安全风险，如高处坠落、物体打击、触电等。针对这些风险制定相应的安全措施，如设置安全警示标志、在高处作业区域设置防护栏杆和安全网、对电气设备进行接地保护等。对施工人员进行安全培训，提高他们的安全意识，使其熟悉施工过程中的安全操作规程。

二、桁架安装施工步骤

预埋件验收与基准线移交
- 在钢结构桁架安装之前，与土建方进行预埋件交接，并安排专业测量人员进行验收。检查预埋件的轴线尺寸偏差是否在允许范围内，其定位和标高必须符合设计要求，只有预埋件验收合格后才能进行后续的吊装工作。根据土建提供的基准点，进行钢构件基准线和轴线的放线和测量，为桁架的准确安装提供基准。
桁架拼装（如果需要）
- 高空组拼工艺流程
  - 在高空承重架上搭设拼装台，然后进行放线测量。将分段构件摆放在立拼胎架上，先吊装接口处的腹杆到指定位置。在接头两端各系一5t倒链，两端同时收紧倒链，使弦杆对口间隙控制在6mm左右。使用水平仪、经纬仪、钢卷尺反复校核弦杆的垂直度、标高、水平度、总长度、起拱高度等参数，无误后拧紧接口处临时节点板的临时螺栓，再次校正后进行全面对称焊接。焊接完成后进行焊缝超声波探伤，如有标高需要调整，可使用桁架下端的千斤顶进行操作。
  - 拼装质量标准方面，桁架总拼装长度允许偏差为5 - 10mm，桁架总拼起拱高度允许偏差为5 - 10mm，水平度允许偏差为0mm，桁架垂直度允许偏差为2mm。将接头处用临时连接板、临时螺栓固定，校核后焊接。
桁架吊装
- 确定吊装顺序
  - 例如本工程钢结构桁架部分可采用地面拼装汽车吊高空吊装的方式进行安装，其它散件钢梁、钢柱及其他小构件采用塔吊直接安装。安装时先安装六层桁架及钢梁，待六层安装完成后，安装六至七层之间柱及柱间桁架，最后安装七层钢梁。或者根据桁架的结构特点和施工现场的实际情况确定合理的吊装顺序，确保结构的稳定性逐步形成。
- 吊装操作

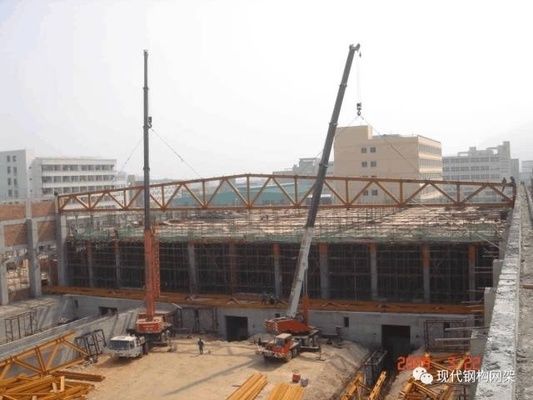

  - 使用选定的吊装设备（如汽车吊或塔吊）将桁架缓慢吊起，按照预先确定的安装位置进行就位。在吊装过程中，要保持桁架的平衡，避免发生晃动和碰撞。对于较重的桁架，可能需要多台吊装设备协同作业或者采用特殊的吊装工艺，如滑移吊装等。
桁架连接与固定
- 桁架就位后，将其与预埋件或已安装的结构进行连接。如果是采用螺栓连接，要确保螺栓的拧紧力矩符合设计要求，防止螺栓松动。如果是焊接连接，则要保证焊缝的质量，焊缝的尺寸、形状和焊接质量要符合相关的焊接规范。连接完成后，再次检查桁架的位置和垂直度，如有偏差及时进行调整。
安装次构件（如次梁、支撑杆等）
- 根据施工图纸确定次梁、支撑杆等次构件的位置和间距。使用吊车或起重机将次构件吊装至预定位置，并与主梁或桁架进行连接。在连接过程中，要保证次构件的安装角度和位置准确无误，并且连接牢固可靠，以增强整个桁架结构的稳定性。

三、施工质量控制

测量控制
- 桁架测量工作内容包括钢桁架的安装精度测量、桁架拼装和安装直线度控制、桁架上弦标高控制、变形观测等。在桁架安装过程中，要使用测量仪器对桁架的位置、标高、垂直度等进行实时监测，确保各项参数在允许偏差范围内。例如在桁架吊装就位时，通过经纬仪测量其垂直度，用水准仪测量其标高，发现偏差及时调整。
材料与构配件质量控制
- 对进场的钢构件、焊接材料、螺栓等材料和构配件进行严格的质量检验。材料的质量证明文件要齐全，并且要按照相关标准进行抽样检验。对于不符合质量要求的材料和构配件，严禁用于施工中。
焊接质量控制
- 如果桁架采用焊接连接，要对焊接工艺进行严格的控制。焊工必须持证上岗，按照焊接工艺评定报告确定的焊接工艺参数进行焊接操作。对焊缝进行外观检查，不得有气孔、夹渣、裂纹等缺陷，同时按照规定比例进行无损检测，如超声波探伤或射线探伤，确保焊缝内部质量。
螺栓连接质量控制
- 对于螺栓连接，要检查螺栓的规格、型号是否符合设计要求。在安装过程中，要保证螺栓的拧紧力矩达到规定值，可以使用扭矩扳手进行检查。同时，要防止螺栓漏拧或超拧现象的发生。

四、施工安全保障

人员安全保障
- 为施工人员配备必要的个人安全防护用品，如安全帽、安全带、防护鞋等。对施工人员进行安全教育培训，提高他们的安全意识和自我保护能力。在高处作业时，要设置可靠的安全防护设施，如高处作业平台、安全网等，防止施工人员发生高处坠落事故。
设备安全保障
- 定期对施工设备进行检查、维护和保养，确保设备的正常运行。在设备使用前，要对其进行全面的检查，如检查吊装设备的制动装置、限位装置等是否灵敏可靠。在设备运行过程中，要有专人进行操作和监护，防止发生设备故障导致的安全事故。
施工现场安全管理
- 在施工现场设置安全警示标志，对危险区域进行隔离防护。合理安排施工顺序，避免交叉作业带来的安全风险。如果存在交叉作业情况，要制定相应的安全措施，如设置防护棚等。

五、施工进度控制

制定进度计划
- 根据工程的总工期要求，制定详细的钢结构桁架施工进度计划。将施工过程分解为各个工序，确定每个工序的开始时间、完成时间和持续时间，并明确各工序之间的逻辑关系。
进度跟踪与调整
- 在施工过程中，定期对施工进度进行跟踪检查，将实际进度与计划进度进行对比。如果发现实际进度滞后，要分析原因并采取相应的措施进行调整。例如增加施工人员或设备、优化施工工艺等，确保施工进度能够满足工程总工期的要求。
